এই পণ্যটি 3.6 / 6 কেভি -26 / 36 কেভি সিস্টেমের এসি রেটেড ভোল্টেজ (U0 / U) সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনের ক্ষেত্রে প্রযোজ্য t সুরক্ষা স্তর কাঠামোর পার্থক্য অনুযায়ী যথাক্রমে সরাসরি সমাহিত, তারের পরিখা, পাইপ ইত্যাদি)

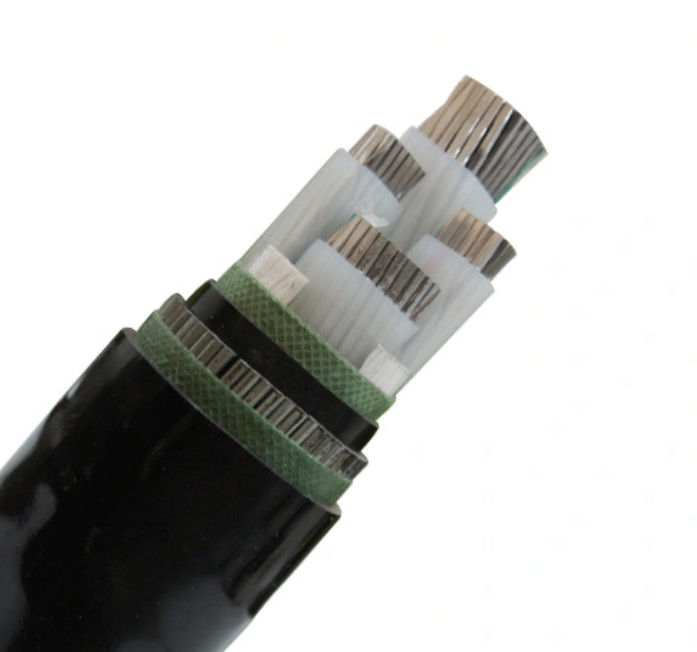

নির্মাণ
1 ..... আটকে থাকা খালি তামা
2 ..... আধা-সঞ্চালিত উপাদানের অভ্যন্তরীণ স্তর
3 ..... ক্রস লিঙ্কযুক্ত পলিথিনের কোর ইনসুলেশন
4 ..... আধা-সঞ্চালিত উপাদানের বাইরের স্তর
5 ..... আধা সঞ্চালন টেপ
6 ..... তামার তারের পর্দা
7 ..... ফিলারস স্ট্রিপ, সুতা বা কাগজ
8 ..... নন বোনা মোড়ক টেপ বা শিখা retardant
9 ..... এক্সট্রুড পিভিসি ইনার কভারিং
10 .... স্টেইনলেস স্টিল ওয়্যার আর্মার্ড
11 .... সামগ্রিকভাবে শীট: পলিভিনাইলক্লোরাইড (পিভিসি) বা এফআর-পিভিসি, পিই, এলএসওএইচ
এমভি (11 কেভি 15 কেভি 33 কেভি) পাওয়ার ক্যাবল | ||
মডেল এবং বর্ণনা ইউও / ইউ (উম) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24) ), 18/30 (36), 21/35 (40.5), 26/35 (40.5) কেভি | নং কোর | কন্ডাক্টর ক্রস-বিভাগ অঞ্চল (মিমি 2) |
xlpe নিরোধক | 1 কোর 3 কোর | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
কিউ কোর | ||
YJV, N2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল | ||
আল কোর | ||
YJLV, NA2XSY; পিভিসি শীটেড পাওয়ার ক্যাবল | ||
YJLV22; ইস্পাত টেপ সাঁজোয়া, পিভিসি sheathed শক্তি তারের | ||
YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি শীটেড পাওয়ার ক্যাবল |
আবেদন
ট্রান্সফর্মার স্টেশনগুলিতে, সুইচিং ব্লকগুলিতে, বৈদ্যুতিক বিদ্যুৎকেন্দ্র এবং শিল্পকেন্দ্রগুলিতে ব্যবহৃত হয়। স্থলভাগের অভ্যন্তরে এবং বাইরে সুবিধাগুলি, বহিরঙ্গন, কেবল নালাগুলিতে, জলে স্থিতিশীল প্রয়োগের জন্য মাঝারি ভোল্টেজ পাওয়ার কেবলটি এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসারিত স্ট্রেনের মুখোমুখি হয় না।
স্ট্যান্ডার্ড
আন্তর্জাতিক: আইইসি 60502-2, আইইসি 60228
চীন : জিবি / টি 12706.2-2008
অনুরোধের পরে অন্যান্য স্ট্যান্ডার্ড যেমন বিএস, ডিআইএন এবং আইসিইএ
প্রযুক্তিগত তথ্য:
টেস্ট ভোল্টেজ | 6/10 কেভি | [কেভি] | 21/5 মিনিট। |
12/20 কেভি | [কেভি] | 42/5 মিনিট। | |
18/30 কেভি | [কেভি] | 63/5 মিনিট। | |
তাপমাত্রা সীমা | সচল | -20 ডিগ্রি সেলসিয়াস অবধি + 90 ° সে | |
সংশোধন করা হয়েছে | -20 ডিগ্রি সেলসিয়াস অবধি + 90 ° সে | ||
অপারেটিং তাপমাত্রা | শর্ট সার্কিট | ° সেঃ | 250 |
শর্ট সার্কিট সময় | সর্বোচ্চ। | [সেকেন্ড] | 5 |
নমন ব্যাসার্ধ | মিনিট। | এক্স ব্যাস | 15 |
flammability | মান | EN 50265-2-1 |
প্যাকিং এবং শিপিং
রফতানির জন্য সমস্ত তারের কাঠের ড্রাম বা কাঠ এবং ইস্পাত ড্রাম দ্বারা ভাল প্যাক এবং সুরক্ষিত। প্যাকিং উপাদান তারের ওজন এবং আকারের উপর নির্ভরশীল। সমুদ্র বন্দরে ভাল প্যাকযুক্ত তারের ড্রামগুলি প্রেরণের পরে সেগুলি 20 এফটি ধারক বা 40 এফটি ধারক হিসাবে লোড করা হয়। সমস্ত তারের ড্রামটি সুরক্ষার বেল্ট দ্বারা দৃly়ভাবে স্থির করা হয়েছে তা নিশ্চিত করার জন্য, সমুদ্রের চালানোর সময় কোনও চলাচল নেই। মোট বোঝা পণ্যগুলির ওজন অনুসারে বা ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী ধারকটির আকার চয়ন করা হয়।
