উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম QINGDAO YICABLE CABLE
সাক্ষ্যদান ISO,CE,IEC,TUV,KEMA
পণ্যের বিবরণ
পণ্যের নাম:
তামা সাঁজোয়া তারের
রেটেড ভোল্টেজ:
8.7/15 কেভি
নিরোধক:
এক্সএলপিই
কন্ডাক্টর:
99.99% অ্যানিল কপার
বর্ম:
ইস্পাত টেপ সাঁজোয়া
মাপ:
2.5 থেকে 630 বর্গমিমি
কোর:
1
মান:
আইইসি/বিএস/আইএস/ভিডিই
বিশেষভাবে তুলে ধরা:

armored electrical wire

,

armored cable wiring

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1000 মিটার
মূল্য
$0.25~105/M
প্যাকেজিং বিবরণ
ড্রামস
ডেলিভারি সময়
এক সপ্তাহ বা 10 দিন
পরিশোধের শর্ত
টি/টি, এল/সি
যোগানের ক্ষমতা
10,000 প্রতি মাসে কিলোমিটার
পণ্যের বিবরণ

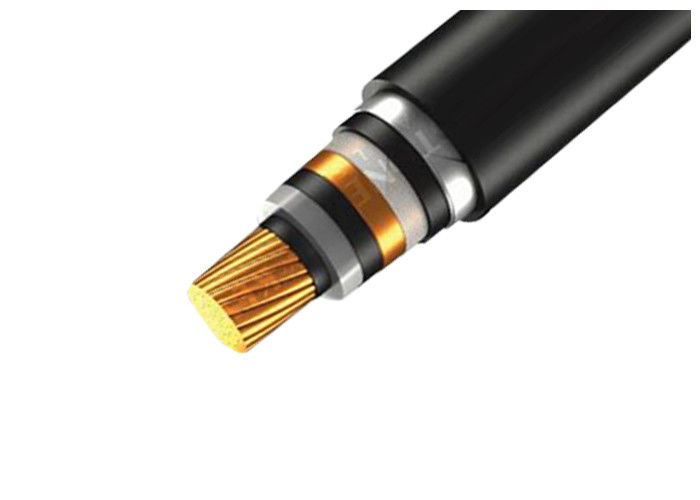

STA সহ ক্লাস 2 স্ট্র্যান্ডেড কপার কন্ডাক্টর ভূগর্ভস্থ জালিকার জন্য ব্যবহৃত হয়





নির্মাণ



পণ্যের স্পেসিক্স



কন্ডাক্টর:অ্যানিলেড কপার সার্কুলার কমপ্যাক্ট - ক্লাস 2

নিরোধক: LV-XLPE

ফেজ রঙ: সংখ্যায়ন

আর্মারিং: AWA – SWA – DSTA – GDSTA

স্পেসিফিকেশন: SANS 1339

ভোল্টেজ রেঞ্জ: 3.8/6.6kV - 6.35/11kV - 12.7/22kV - 19/33kV

প্রকারভেদ: বেল্ট বা স্ক্রীন করা



আবেদন: ভূগর্ভস্থ জালিকা, প্রধান বিতরণ ব্যবস্থা, সাব-স্টেশন এবং খনির জন্য ব্যবহৃত হয়। ঢেউতোলা অ্যালুমিনিয়াম বা ইস্পাত টেপ দিয়ে তৈরি করা যেতে পারে





মান



IEC60502, BS6346, VDE, AS/NZS, UL, ইত্যাদি বা গ্রাহকের অনুরোধ হিসাবে।



1kv-10 kv xlpe সাঁজোয়া পাওয়ার তারের প্রধানত IEC 60502 মান মেনে চলছে, এছাড়াও OEM প্রয়োজনীয়তা এবং অন্যান্য মান, যেমন BS স্ট্যান্ডার্ড, DIN স্ট্যান্ডার্ড, ASTM স্ট্যান্ডার্ড ইত্যাদি অনুযায়ী উত্পাদিত হতে পারে।
ভোল্টেজ গ্রেড 35kv পর্যন্ত, ক্রস-সেকশন এলাকা 400 বর্গমিমি (তামা বা অ্যালুমিনিয়ন কন্ডাক্টর) পর্যন্ত হতে পারে। কন্ডাক্টর দীর্ঘ সময়ের অপারেটিং তাপমাত্রা 90 ডিগ্রি। শর্ট সার্কিটে, কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা 250 ডিগ্রির বেশি হওয়া উচিত নয়।
পাড়ার শর্ত: বৃহৎ ভিন্ন উচ্চতায় মাটির নিচে পাড়ার জন্য, বাহ্যিক যান্ত্রিক শক্তি এবং মাঝারি টানা শক্তি সহ্য করতে সক্ষম হন।
-স্ট্যান্ডার্ডস / টেস্টিং স্পেসিফিকেশন: IEC 60502-1।

ইনস্টলেশন এই তারের নালী, ট্রে বা সরাসরি সমাধি ইনস্টল করা যেতে পারে. এটি সুপারিশ করা হয় যে স্থানীয় বৈদ্যুতিক কোড দ্বারা নির্দেশিত ইনস্টলেশন নির্দেশাবলী, বা সমতুল্য, অনুসরণ করা হয়, যাতে ব্যক্তিদের সুরক্ষা এবং পণ্যের অখণ্ডতা ইনস্টলেশনের সময়গততার দ্বারা প্রভাবিত না হয়।



মডেল ও স্পেক।



জন্য ভোল্টেজ রেটিংমাঝারি ভোল্টেজ XLPE পাওয়ার তারনং x নামমাত্র ক্রস বিভাগ
কন্ডাক্টর নং x mm2 এর1 কোর3 কোর

3.6/6(7.2)kV
3.6/6.6(7.2) kV, 6/10(12)kV
8.7/10(12)kV, 8.7/15(17.5)kV
12/20(24)kV
18/30(36)kV
21/35(40.5)kV
26/35(40.5)kV1x 25 mm23x 25 mm21x35 mm23x 35 mm21x50 mm23x 50 mm21x70 mm23x 70 mm21x95 mm23x 95 mm21x120x20120120120mm 150 mm21x185 mm23x 185 mm21x240 mm23x 240 mm21x300 mm23x 300 mm21x400 mm23x 400 mm21x500 mm23x 500 mm21x6300 মিমি



টাইপ বর্ণনা রেটেড ভোল্টেজ না। কোর নামীয় বিভাগ (মিমি 2) অ্যাপ্লিকেশন
YJV YJLV কিউ বা আল কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড। পিভিসি চাদরযুক্ত বৈদ্যুতিক তার 0.6/1KV 1,2,3,4 1.5 থেকে 400 ভিতরে এবং বাইরে রাখার জন্য। LV XLPE ইনসুলেটেড পাওয়ার ক্যাবল রেটেড ভোল্টেজ U(Um) ≤10KV এ ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে ব্যবহার করা হয়। HV XLPE ইনসুলেটেড পাওয়ার ক্যাবল 10KV-35KV এর মধ্যে পাওয়ার ক্যাবল ট্রান্সমিশনকে বোঝায়, এটি প্রায়শই পাওয়ার ট্রান্সমিশনের প্রধান সড়কে প্রয়োগ করা হয়। ইনস্টলেশনের সময় নির্দিষ্ট ট্র্যাকশন সহ্য করতে সক্ষম, কিন্তু বাহ্যিক যান্ত্রিক শক্তি নয়।
3+1 3×4+1×2.5 থেকে 3×400+1×185
6/6kV 1,3 25 থেকে 500
8.7/10kV 8.7/15kV 12/20kV 1 25 থেকে 500
3 25 থেকে 300
21/35kv 1 50 থেকে 500
YJV22 YJLV22 কিউ বা আল কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড স্টিল টেপ সাঁজোয়া পিভিসি চাদরযুক্ত বৈদ্যুতিক তার 0.6/1KV 3 1.5 থেকে 400 মাটিতে কবর দেওয়ার জন্য উপযুক্ত, বাহ্যিক যান্ত্রিক শক্তি সহ্য করতে সক্ষম তবে বড় টানা শক্তি।
4 4 থেকে 240
6/6kV 8.7/10kV 8.7/15kV 12/20kV 3 25 থেকে 300
21/35kv 3 50 থেকে 240





প্রযুক্তি সম্পত্তি:



1, দীর্ঘ সময় কাজ করার তাপমাত্রা 75 ℃, শর্ট সার্কিট ভোগ করে (5 সেকেন্ডের মধ্যে), কোরের তাপমাত্রা 160 ℃ এর বেশি হতে পারে না

2, পরিবেষ্টিত তাপমাত্রা -10 ℃ কম হওয়া উচিত নয়

3, পাড়ার তাপমাত্রা 0 ℃ থেকে কম হওয়া উচিত নয়

4, বর্মের সাথে একক কোরের বাঁকের ব্যাসার্ধ 20D এর বেশি হওয়া উচিত নয়, বর্মের সাথে একক কোরের বাঁকের ব্যাসার্ধ 15D এর বেশি হওয়া উচিত নয়, বর্মের সাথে তিনটি কোরের বাঁকের ব্যাসার্ধ 12D এর বেশি হওয়া উচিত নয়



দ্রষ্টব্য:



1. কেবলমাত্র তারের একটি অংশ টেবিলে তালিকাভুক্ত করা হয়েছে। অন্যান্য স্পেসিফিকেশন সহ তারের অনুসন্ধান করা যেতে পারে.

2. তারগুলি একক মোড বা মাল্টি মোডের পরিসরের সাথে সরবরাহ করা যেতে পারে।
3. বিশেষভাবে ডিজাইন করা তারের গঠন অনুরোধে উপলব্ধ।





* তারের পাড়ার তাপমাত্রা 0 ডিগ্রির কম হওয়া উচিত নয়, যখন পরিবেষ্টিত তাপমাত্রা 0 ডিগ্রির নিচে থাকে, তখন নির্দিষ্ট পদ্ধতিগুলির সাথে তারগুলিকে 0 ডিগ্রি বা তার বেশি পর্যন্ত গরম করা উচিত এই সিরিজের মধ্যে রয়েছে:



* কপার (অ্যালুমিনিয়াম) কোর, পিভিসি ইনসুলেটেড এবং চাদরযুক্ত পাওয়ার তার

* কপার (অ্যালুমিনিয়াম) কোর, পিভিসি ইনসুলেটেড, পিই চাদরযুক্ত পাওয়ার তারগুলি

* কপার (অ্যালুমিনিয়াম) কোর, পিভিসি ইনসুলেটেড, ইস্পাত টেপ আর্মারিং পিভিসি চাদরযুক্ত পাওয়ার তারগুলি।

* কপার (অ্যালুমিনিয়াম) কোর, পিভিসি ইনসুলেটেড, স্টিল টেপ আর্মারিং, পিই চাদরযুক্ত পাওয়ার তারগুলি

* কপার (অ্যালুমিনিয়াম) কোর, পিভিসি ইনসুলেটেড, স্টিলের তারের আর্মারিং, পিভিসি চাদরযুক্ত পাওয়ারকেবল

* কপার (অ্যালুমিনিয়াম) কোর, পিভিসি ইনসুলেটেড, স্টিলের তারের আর্মারিং, পিই চাদরযুক্ত পাওয়ার তারগুলি





প্যাকিং এবং শিপিং


আমরা ক্রয় আদেশ অনুযায়ী সবচেয়ে কঠোর ডেলিভারি সময়সূচী পূরণ করতে সক্ষম. সময়সীমা পূরণ করা সর্বদা শীর্ষ অগ্রাধিকার কারণ কেবল সরবরাহে যে কোনও বিলম্ব প্রকল্পের সামগ্রিক বিলম্ব এবং ব্যয় বাড়াতে অবদান রাখতে পারে।



কেবল কাঠের রিল, ঢেউতোলা বাক্স এবং কয়েলে সরবরাহ করা হয়। তারের প্রান্তগুলিকে BOPP স্ব আঠালো টেপ এবং নন-হাইগ্রোস্কোপিক সিলিং ক্যাপ দিয়ে তারের প্রান্তগুলিকে আর্দ্রতা থেকে রক্ষা করা হয়। গ্রাহকের প্রয়োজন অনুযায়ী ড্রামের বাইরের অংশে আবহাওয়া-প্রমাণ উপাদান দিয়ে প্রয়োজনীয় মার্কিং প্রিন্ট করা হবে।
