2.5MM2-500MM2 KEMA সার্টিফাইড MV SWA সাঁজোয়া বৈদ্যুতিক পাওয়ার তার 35kV পর্যন্ত
আবেদন:
মিডিয়াম ভোল্টেজ XLPE ইনসুলেটেড সাঁজোয়া পাওয়ার ক্যাবল 3.6kv~35kV এর পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে বিদ্যুৎ প্রেরণ এবং বিতরণ করতে ব্যবহৃত হয়। এটি সাধারণত শক্তি, নির্মাণ, খনি, ধাতুবিদ্যা, পেট্রোকেমিক্যাল শিল্প এবং তেল নিমজ্জিত কাগজ উত্তাপ পাওয়ার তারের সম্পূর্ণ প্রতিস্থাপন সহ যোগাযোগ ক্ষেত্রে প্রয়োগ করা হয়।
সম্পত্তি:
1. দীর্ঘমেয়াদী কাজের জন্য কন্ডাক্টরের সর্বোচ্চ অনুমোদিত অপারেটিং তাপমাত্রা হল 90 ডিগ্রি।
2. শর্ট সার্কিটে (সর্বোচ্চ দীর্ঘ মেয়াদ 5 সেকেন্ডের বেশি নয়), কন্ডাকটরের জন্য সর্বোচ্চ তাপমাত্রা 250 ডিগ্রির বেশি নয়।
3. বাতাসে কাজ করার পরিবেশগত তাপমাত্রা 40 ডিগ্রির বেশি এবং ভূগর্ভস্থ 25 ডিগ্রি হওয়া উচিত নয়।
4. চমৎকার বৈদ্যুতিক কর্মক্ষমতা, রাসায়নিক জারা প্রতিরোধের.
নির্মাণ
| কন্ডাক্টর: |
কিউ রাউন্ড অ্যালুমিনিয়াম, মাল্টি ওয়্যার স্ট্র্যান্ডেড কমপ্যাক্টেড (আরএম), ক্লাস 2 এসিসি। HRN HD 383 / IEC 60228 / DIN VDE 0295 থেকে |
| অভ্যন্তরীণ পর্দা: |
কন্ডাক্টরের উপর বহিষ্কৃত আধা-পরিবাহী ত্বক |
| অন্তরণ: |
XLPE (ক্রস-লিঙ্কড পলিথিন, সাম্প্রতিক চিহ্ন: PE-X) যৌগ DIX 8 acc। HRN HD 620 S1 বা 2XI1 acc থেকে। DIN VDE 0207 dio 22 থেকে |
| বাহ্যিক পর্দা: |
নিরোধকের উপর বহির্ভূত অর্ধ-পরিবাহী ত্বক, অনুদৈর্ঘ্যভাবে অন্তরণ দিয়ে বিভক্ত (+অর্ধ-পরিবাহী উপাদানের টেপ) |
| কন্ডাক্টরপর্দা: |
কাউন্টার-হেলিক্সে মোড়ানো তামার টেপ |
| ফিলার: |
ফিলার স্ট্রিপ, সুতা বা কাগজ |
| মোড়ানো: |
অ বোনা মোড়ানো টেপ বা শিখা retardant বা জল প্রমাণ |
| ভিতরের আবরণ: |
এক্সট্রুড পিভিসি |
| বর্ম: |
অ্যালুমিনিয়াম তার |
| সামগ্রিক খাপ |
পলিভিনাইলক্লোরাইড (PVC) বা FR-PVC, PE, LSOH |
| খাপের রঙ |
কালো, লাল বা কাস্টমাইজড
|
আবেদন:
ক ট্রান্সফরমার স্টেশন, সুইচিং ব্লক, বৈদ্যুতিক পাওয়ার প্ল্যান্ট এবং শিল্প কারখানায় ব্যবহৃত হয়। মাঝারি ভোল্টেজ পাওয়ার তারের স্থির প্রয়োগের জন্য স্থল, ভিতরে এবং বাইরে সুবিধা, আউটডোর, তারের খালে, জলে, এমন পরিস্থিতিতে যেখানে তারগুলি ভারী যান্ত্রিক চাপ এবং প্রসার্য স্ট্রেনের সংস্পর্শে আসে না।
খ. বাহ্যিক প্রভাবের প্রভাব এড়াতে, কন্ডাক্টর এবং ইনসুলেশনের মধ্যে নিঃসৃত আনুমানিক অর্ধ-পরিবাহী স্তর, এককেন্দ্রিক তামা পরিবাহী সহ, বৈদ্যুতিক ক্ষেত্রের সীমাবদ্ধতা এবং আংশিক নিঃসরণ প্রতিরোধকে সুরক্ষিত করে।
গ. ডাইলেক্ট্রিক ক্ষতির খুব কম ফ্যাক্টরের কারণে, যা তার পুরো অপারেটিং জীবনকাল ধরে স্থির থাকে এবং XLPE- উপাদানের চমৎকার নিরোধক সম্পত্তির কারণে, দৃঢ়ভাবে আধা-পরিবাহী উপাদানের অভ্যন্তরীণ এবং বাহ্যিক স্ক্রীনের সাথে দৃঢ়ভাবে বিভক্ত (এক প্রক্রিয়ায় এক্সট্রুড), তারের একটি উচ্চ অপারেটিং নির্ভরযোগ্যতা রয়েছে।
মান
আন্তর্জাতিক: IEC 60502-2, IEC 60228
চীন: GB/T 12706.2-2008
অন্যান্য মান যেমনঅনুরোধের ভিত্তিতে BS, DIN এবং ICEA
| MV(11kv 15kv 33kv) পাওয়ার তার |
| মডেল এবং বর্ণনা Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.35), 21/35(40.35)), |
কোর সংখ্যা |
কন্ডাক্টর ক্রস-সেকশন এলাকা(mm2) |
| xlpe নিরোধক |
1 কোর 3 কোর |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 বর্গ মিমি |
| কিউ কোর |
| YJV, N2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJV32, YJV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |
| আল কোর |
| YJLV, NA2XSY; পিভিসি চাদরযুক্ত পাওয়ার তার |
| YJLV22; ইস্পাত টেপ আর্মার্ড, PVC চাদরযুক্ত পাওয়ার তার |
| YJLV32, YJLV42; ইস্পাত তারের সাঁজোয়া, পিভিসি চাদরযুক্ত পাওয়ার তার |

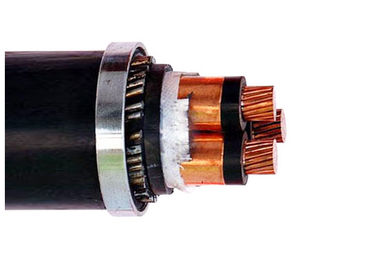

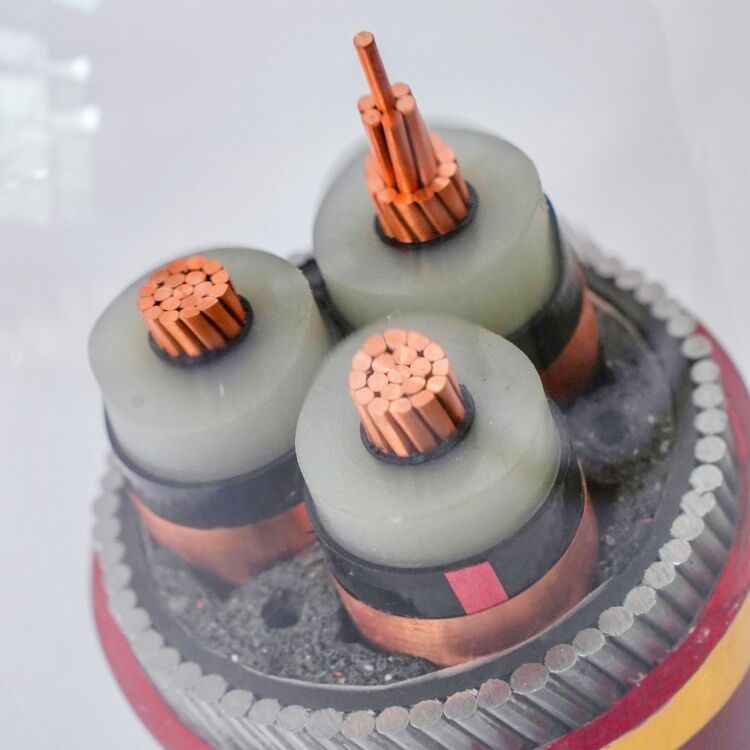

তিনটি কোর XLPE কেবল ইস্পাত তারের সাঁজোয়া
1. কন্ডাক্টর 2. কন্ডাক্টর স্ক্রীন 3. XLPE ইনসুলেশন 4. ইনসুলেশন স্ক্রীন
5. মেটাল স্ক্রীন 6. ফিলার 7. সেপারেটিং শিথ (অভ্যন্তরীণ আবরণ)
8. আর্মার 9. বাইরের খাপ
তারের পরিষেবা শর্ত এবং পরামিতি:
সর্বাধিক কন্ডাক্টর অপারেটিং তাপমাত্রা: 90℃;
শর্ট সার্কিট তাপমাত্রা 250℃ বেশি 5 সচিব নয়
অপারেটিং এর পরিবেশগত তাপমাত্রা
বাতাসে: 40℃, ভূগর্ভস্থ: 25℃
সরাসরি পাড়ার গভীরতা: 80 সেমি
মাটির তাপীয় প্রতিরোধ ক্ষমতা: 100℃.cm/W
তারের স্থাপনের জন্য পরিবেশের তাপমাত্রা 0 ℃ এর কম হওয়া উচিত নয়।
20℃ প্রতি কিলোমিটারে সমাপ্ত তারের ডিসি প্রতিরোধ নিম্নলিখিতগুলির চেয়ে বেশি নয়।
সার্টিফিকেট
ISO,সিই, কেমা,আইইসি,RoHS, CCC,P3Cএবং অনুরোধে আরও অন্যান্য
