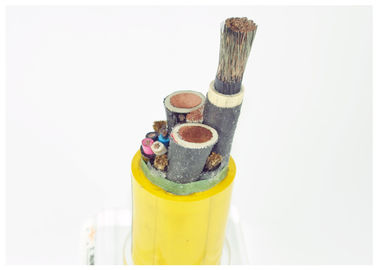

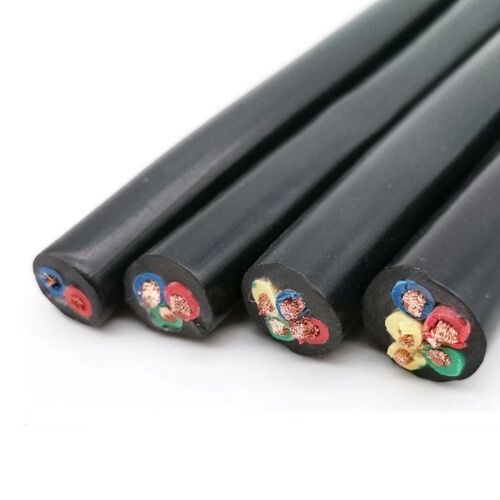

নির্মাণ:
কন্ডাক্টর: নমনীয় ক্লাস 5 কপার কন্ডাক্টর
ইনসুলেশন: রাবার মাপ
স্ক্রিন: তামা তার বা অন্যান্য
শীট: রাবার মাপ
চীন সরবরাহকারী 0.38 / 0.66 রাবার শিয়া খনির শক্তি খনির তারের জন্য নমনীয় কপ্প ভূগর্ভস্থ কেবল
সংক্ষিপ্ত ভূমিকা
1 তারের রেটেড ভোল্টেজটি 6 গ্রেডে বিভক্ত, যা 0.3 / 0.5 কেভি, 0.38 / .066 কেভি, 1.9 / 3.3 কেভি, 3.6 / 6 কেভি, 6/10 কেভি হয়।
2 তারের কন্ডাক্টরের দীর্ঘমেয়াদী কাজের তাপমাত্রার অনুমতি রয়েছে। ইউ (এম) সিপিটি-0.66 / 1.14, ইউ (এম) সিপিজেবি-0.66 / 1.14, ইউ (এম) সিপিজেআর-0.66 / 1.14 এবং 1.9 / 3.3 কেভি, 3.6 / 6 কেভি, 6/10 কেভি এর কেবলের জন্য তাপমাত্রাটি 90 ℃; অন্যটির জন্য, এটি 65 ℃ ℃
3 ন্যূনতম নমনীয় ব্যাসার্ধ: ইউ (এম) সিপিজেবি-0.66 / 1.14, ইউ (এম) সিপিজেআর-0.66 / 1.14 এর তারের জন্য, এটি কেবল ব্যাসের 15 গুণ; অন্যদের জন্য, এটি কেবল ব্যাসের 6 বার।
4 গ্রাউন্ডিং তারটি পৃথিবীর সাথে ভালভাবে সংযুক্ত হওয়া উচিত।
5 দীর্ঘ সময় ধরে রৌদ্রের সংস্পর্শে আসা তারটি আটকাতে হবে।
বাস্তবায়িত মান
1 অ-ছড়িয়ে পড়া দহন কেবলের জন্য, GB12972 প্রয়োগ করুন
2 শিখা-retardant কেবলের জন্য, MT818 প্রয়োগ করুন
3 বিশেষ খনির তারের জন্য (আরও বড় ক্রস-সেকশন এবং উচ্চতর ভোল্টেজ সহ) এন্টারপ্রাইজ স্ট্যান্ডার্ডটি বাস্তবায়ন করুন।
প্রকার ও নাম:
| আদর্শ | বিবরণ | আবেদন |
| এমসি-0.38 / 0.66 | খননকারীর জন্য রাবার নমনীয় তারের | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| বা রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ অনুরূপ সরঞ্জাম | ||
| MCP-0,38 / 0,66 | খননকারীর জন্য রক্ষিত, রাবার-শিথড নমনীয় তারের | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| বা রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ অনুরূপ সরঞ্জাম | ||
| MCP-0,66 / 1,14 | খননকারীর জন্য রক্ষা, রাবার নমনীয় তারের | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| বা রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ অনুরূপ সরঞ্জাম | ||
| MCPJB-0,66 / 1,14 | ঝালাই, নিরীক্ষণ এবং ব্রাইডিং রিংফোর্সড টাইপ, | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| খননকারীর জন্য রাবার নমনীয় তারের | বা রেটযুক্ত ভোল্টেজ 0.66 / 1.14 কেভি সহ অনুরূপ সরঞ্জাম, | |
| এটি সরাসরি টেনে আনা যায় | ||
| MCPJR-0,66 / 1,14 | ঝালাই, নিরীক্ষণ এবং ব্রাইডিং রিংফোর্সড টাইপ, | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| খননকারীর জন্য রাবার নমনীয় তারের | বা রেটযুক্ত ভোল্টেজ 0.66 / 1.14 কেভি সহ অনুরূপ সরঞ্জাম, | |
| এটি অবশ্যই প্রতিরক্ষামূলক চেইন প্যানেলে ব্যবহার করা উচিত | ||
| MCPT-0,66 / 1,14 | ধাতু খননকারীর জন্য রবার নমনীয় তারের shাল | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| বা রেটযুক্ত ভোল্টেজ 0.66 / 1.14 কেভি সহ অনুরূপ সরঞ্জাম | ||
| MCP-1,9 / 3,3 | খননকারীর জন্য রক্ষিত রাবার নমনীয় কেবল | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| বা রেট ভোল্টেজ 1.9 / 3.3kV সহ অনুরূপ সরঞ্জাম | ||
| MCPT-1,9 / 3,3 | ধাতু খননকারীর জন্য রবার নমনীয় তারের shাল | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| বা রেট ভোল্টেজ 1.9 / 3.3kV সহ অনুরূপ সরঞ্জাম | ||
| MCPTJ-1,9 / 3,3 | ধাতব ঝাল, নিরীক্ষণের ধরণ, এর জন্য রাবার নমনীয় কেবল cable | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
| খনক | বা রেট ভোল্টেজ 1.9 / 3.3kV সহ অনুরূপ সরঞ্জাম | |
| My-0.38 / 0.66 | খনির জন্য অস্থাবর রাবার নমনীয় তারের | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
| রেট ভোল্টেজ 1.9 / 3.3kV সহ মেশিন | ||
| MYP-0,38 / 0,66 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
| রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ মেশিন | ||
| MYP-0,66 / 1,14 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
| রেটেড ভোল্টেজ 0.66 / 1.14 কেভি সহ মেশিন | ||
| MYPJ-3.6 / 6 | খনির জন্য অস্থাবর ieldাল রাবার নমনীয় তারের নিরীক্ষণ | খনির ক্ষেত্রে বিদ্যুৎ সংযোগ হিসাবে টি |
| রেট ভোল্টেজ 3 .6 / 6 কেভি সহ ransformer এবং অনুরূপ সরঞ্জাম | ||
| MYPTJ-3.6 / 6 | ধাতব ঝালাই নিরীক্ষণ টাইপ অস্থাবর | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
| রাবার নমনীয় তারের | রেট ভোল্টেজ 3 .6 / 6 কেভি সহ ট্রান্সফর্মার এবং অনুরূপ সরঞ্জাম | |
| MYP-3.6 / 6 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
| তাদের মধ্যে. পরিবেশের তাপমাত্রা -20 ℃ | ||
| MYPT-3.6 / 6 | খনির জন্য অস্থাবর ধাতব ঝাল রাবার নমনীয় তারের | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
| তাদের মধ্যে. পরিবেশের তাপমাত্রা -20 ℃ | ||
| MYPD-3.6 / 6 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
| তাদের মধ্যে. পরিবেশের তাপমাত্রা -40 ℃ | ||
| MYPTD-3.6 / 6 | খনির জন্য অস্থাবর ধাতব ঝাল রাবার নমনীয় তারের | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
| তাদের মধ্যে. পরিবেশের তাপমাত্রা -40 ℃ | ||
| এম জেড-0.3 / 0.5 | খনির জন্য ড্রিলার কেবল | রেটযুক্ত সাথে ড্রিলারের পাওয়ার সংযোগ হিসাবে |
| ভোল্টেজ 0.3 / 0.5 কেভি | ||
| MZP-0.3 / 0.5 | ড্রিলার খনির জন্য তারের ঝাল ঝরানো | রেটযুক্ত সাথে ড্রিলারের পাওয়ার সংযোগ হিসাবে |
| ভোল্টেজ 0.3 / 0.5 কেভি | ||
| MYQ-0.3 / 0.5 | খনির জন্য চলনযোগ্য হালকা ধরণের রাবার নমনীয় তারের | খনিতে আলো, পাওয়ার সংযোগ হিসাবে |
| ইন্টারলক এবং নিয়ন্ত্রণ সংকেত | ||
| পরিবহন মেশিন এবং সরঞ্জাম ব্যবহৃত |
বৈশিষ্ট্য
1. রেটেড পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ U0 / U: 450 / 750V, 300 / 500V এবং 200 / 200V।
2. কন্ডাক্টরের সর্বাধিক অনুমোদিত অপারেটিং তাপমাত্রা 60 ° সে।
3. অনুমোদিত সর্বনিম্ন কাজের তাপমাত্রা -35 ° সে।
৪. কেবলালগুলি খনিজ তেল এবং জ্বালানী তেল দ্বারা দূষিত জায়গায় ব্যবহার করা যেতে পারে।
| CorexSize | নামমাত্র বেধ | সামগ্রিক ব্যাস (মিমি) 0.66 / 114 | |||
| পর্যায় | ভিত্তি | অন্তরণ | খাপ | আমার পি | |
| 3X4 | 1X4 | 1.6 | 4 | 26.5 | |
| 3X6 | 1X6 | 1.6 | 4 | 29 | |
| 3X10 | 1x10 | 1.8 | 4.5 | 32.5 | |
| 3x16 | 1x10 | 1.8 | 4.5 | 35.5 | |
| 3x25 | 1x16 | 2 | 5 | 41 | |
| 3x35 | 1x16 | 2 | 5 | 44.5 | |
| 3x50 | 1x16 | 2.2 | 5.5 | 51 | |
| 3x70 | 1x25 | 2.2 | 5.5 | 56 | |
| 3x95 | 1x25 | 2.4 | 6 | 63 | |
| 3x120 | 1x35 | 2.4 | 6 | 67 | |
| 3x150 | 1x50 | 2.6 | 6 | 74 | |
| 3x185 | 1x50 | 2.8 | 6 | 78 | |
| মূল প্রকার | নামমাত্র আকার | সর্বনিম্ন অন্তরণ প্রতিরোধের 20 ℃ (MΩ.km) | |
| 0.66 / 1.14KV এর বেশি নয় | 1.9 / 3.3KV | ||
| ফেজ কন্ডাকর বা অ্যাসিস্ট্যান্ট কন্ডাক্টর | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| নিয়ন্ত্রণ কন্ডাক্টর | 4.6.10 | 100 | 100 |
