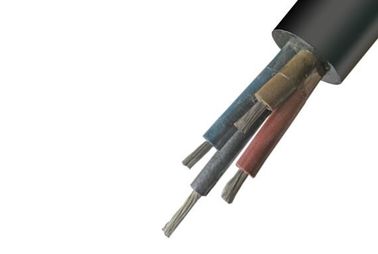

নির্মাণ:
কন্ডাক্টর: নমনীয় ক্লাস 5 কপার কন্ডাক্টর
ইনসুলেশন: রাবার মাপ
স্ক্রিন: কপার ওয়্যার ব্রেন স্ক্রিনেন্ট / টিনড কপার ওয়্যার স্ক্রিন
শীট: কম ধোঁয়া কম হ্যালোজেন রাবার
কম ধোঁয়া কম হ্যালোজেন রাবারের সুবিধা
যখন আগুন লাগে তখন তা বিষাক্ত গ্যাসগুলি হ্রাস করতে পারে, মানুষের জীবন রক্ষা করতে পারে
সংক্ষিপ্ত ভূমিকা
1 তারের রেটেড ভোল্টেজটি 6 গ্রেডে বিভক্ত, যা 0.3 / 0.5 কেভি, 0.38 / .066 কেভি, 1.9 / 3.3 কেভি, 3.6 / 6 কেভি, 6/10 কেভি হয়।
2 তারের কন্ডাক্টরের দীর্ঘমেয়াদী কাজের তাপমাত্রার অনুমতি রয়েছে। ইউ (এম) সিপিটি-0.66 / 1.14, ইউ (এম) সিপিজেবি-0.66 / 1.14, ইউ (এম) সিপিজেআর-0.66 / 1.14 এবং 1.9 / 3.3 কেভি, 3.6 / 6 কেভি, 6/10 কেভি এর কেবলের জন্য তাপমাত্রাটি 90 ℃; অন্যটির জন্য, এটি 65 ℃ ℃
3 ন্যূনতম নমনীয় ব্যাসার্ধ: ইউ (এম) সিপিজেবি-0.66 / 1.14, ইউ (এম) সিপিজেআর-0.66 / 1.14 এর তারের জন্য, এটি কেবল ব্যাসের 15 গুণ; অন্যদের জন্য, এটি কেবল ব্যাসের 6 বার।
4 গ্রাউন্ডিং তারটি পৃথিবীর সাথে ভালভাবে সংযুক্ত হওয়া উচিত।
5 তারেরটি দীর্ঘ সময়ের জন্য রৌদ্রের সংস্পর্শে আটকানো উচিত।
বাস্তবায়িত মান
1 অ-ছড়িয়ে পড়া দহন কেবলের জন্য, GB12972 প্রয়োগ করুন
2 শিখা-retardant কেবলের জন্য, MT818 প্রয়োগ করুন
3 বিশেষ খনির তারের জন্য (আরও বড় ক্রস-সেকশন এবং উচ্চতর ভোল্টেজ সহ) এন্টারপ্রাইজ স্ট্যান্ডার্ডটি বাস্তবায়ন করুন।
প্রকার ও নাম:
আদর্শ | বিবরণ | আবেদন |
এমসি-0.38 / 0.66 | খননকারীর জন্য রাবার নমনীয় তারের | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
বা রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ অনুরূপ সরঞ্জাম | ||
MCP-0,38 / 0,66 | খননকারীর জন্য রক্ষিত, রাবার-শিথড নমনীয় তারের | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
বা রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ অনুরূপ সরঞ্জাম | ||
MCP-0,66 / 1,14 | খননকারীর জন্য রক্ষা, রাবার নমনীয় তারের | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
বা রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ অনুরূপ সরঞ্জাম | ||
MCPJB-0,66 / 1,14 | ঝালাই, নিরীক্ষণ এবং ব্রাইডিং রিংফোর্সড টাইপ, | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
খননকারীর জন্য রাবার নমনীয় তারের | বা রেটযুক্ত ভোল্টেজ 0.66 / 1.14 কেভি সহ অনুরূপ সরঞ্জাম, | |
এটি সরাসরি টেনে আনা যায় | ||
MCPJR-0,66 / 1,14 | ঝালাই, নিরীক্ষণ এবং ব্রাইডিং রিংফোর্সড টাইপ, | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
খননকারীর জন্য রাবার নমনীয় তারের | বা রেটযুক্ত ভোল্টেজ 0.66 / 1.14 কেভি সহ অনুরূপ সরঞ্জাম, | |
এটি অবশ্যই প্রতিরক্ষামূলক চেইন প্যানেলে ব্যবহার করা উচিত | ||
MCPT-0,66 / 1,14 | ধাতু খননকারীর জন্য রবার নমনীয় তারের shাল | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
বা রেটযুক্ত ভোল্টেজ 0.66 / 1.14 কেভি সহ অনুরূপ সরঞ্জাম | ||
MCP-1,9 / 3,3 | খননকারীর জন্য রক্ষিত রাবার নমনীয় কেবল | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
বা রেট ভোল্টেজ 1.9 / 3.3kV সহ অনুরূপ সরঞ্জাম | ||
MCPT-1,9 / 3,3 | ধাতু খননকারীর জন্য রবার নমনীয় তারের shাল | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
বা রেট ভোল্টেজ 1.9 / 3.3kV সহ অনুরূপ সরঞ্জাম | ||
MCPTJ-1,9 / 3,3 | ধাতব ঝাল, নিরীক্ষণের ধরণ, এর জন্য রাবার নমনীয় কেবল cable | খননকারীতে ব্যবহৃত বিদ্যুৎ সংযোগ হিসাবে |
খনক | বা রেট ভোল্টেজ 1.9 / 3.3kV সহ অনুরূপ সরঞ্জাম | |
My-0.38 / 0.66 | খনির জন্য অস্থাবর রাবার নমনীয় তারের | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
রেট ভোল্টেজ 1.9 / 3.3kV সহ মেশিন | ||
MYP-0,38 / 0,66 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
রেটেড ভোল্টেজ 0.38 / 0.66 কেভি সহ মেশিন | ||
MYP-0,66 / 1,14 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
রেটেড ভোল্টেজ 0.66 / 1.14 কেভি সহ মেশিন | ||
MYPJ-3.6 / 6 | খনির জন্য অস্থাবর ieldাল রাবার নমনীয় তারের নিরীক্ষণ | খনির ক্ষেত্রে বিদ্যুৎ সংযোগ হিসাবে টি |
রেট ভোল্টেজ 3 .6 / 6 কেভি সহ ransformer এবং অনুরূপ সরঞ্জাম | ||
MYPTJ-3.6 / 6 | ধাতব ঝালাই নিরীক্ষণ টাইপ অস্থাবর | খনিতে বিদ্যুৎ সংযোগ হিসাবে ব্যবহৃত হয় |
রাবার নমনীয় তারের | রেট ভোল্টেজ 3 .6 / 6 কেভি সহ ট্রান্সফর্মার এবং অনুরূপ সরঞ্জাম | |
MYP-3.6 / 6 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
তাদের মধ্যে. পরিবেশের তাপমাত্রা -20 ℃ | ||
MYPT-3.6 / 6 | খনির জন্য অস্থাবর ধাতব shাল রাবার নমনীয় তারের | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
তাদের মধ্যে. পরিবেশের তাপমাত্রা -20 ℃ | ||
MYPD-3.6 / 6 | খনির জন্য অস্থাবর ieldাল রবার নমনীয় কেবল | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
তাদের মধ্যে. পরিবেশের তাপমাত্রা -40 ℃ | ||
MYPTD-3.6 / 6 | খনির জন্য অস্থাবর ধাতব ঝাল রাবার নমনীয় তারের | রেট ভোল্টেজ 3.6 / 6 কেভি সহ খনির সরঞ্জাম |
তাদের মধ্যে. পরিবেশের তাপমাত্রা -40 ℃ | ||
এম জেড-0.3 / 0.5 | খনির জন্য ড্রিলার কেবল | রেটযুক্ত সাথে ড্রিলারের পাওয়ার সংযোগ হিসাবে |
ভোল্টেজ 0.3 / 0.5 কেভি | ||
MZP-0.3 / 0.5 | ড্রিলার খনির জন্য তারের ঝাল ঝরানো | রেটযুক্ত সাথে ড্রিলারের পাওয়ার সংযোগ হিসাবে |
ভোল্টেজ 0.3 / 0.5 কেভি | ||
MYQ-0.3 / 0.5 | খনির জন্য চলনযোগ্য হালকা ধরণের রাবার নমনীয় তারের | খনিতে আলো, পাওয়ার সংযোগ হিসাবে |
ইন্টারলক এবং নিয়ন্ত্রণ সংকেত | ||
পরিবহন মেশিন এবং সরঞ্জাম ব্যবহৃত |
CorexSize | নিরোধক বেধ | সামগ্রিক ব্যাস (মিমি) MCDP-0,66 / 1,44 | ||||
পর্যায় | ভিত্তি | নিয়ন্ত্রণ | পর্যায় | বেধ | ন্যূনতম | ম্যাক্স |
3x25 | 1x6 | 3X4 | 2 | 6 | 41 | 47 |
3x35 | 1x6 | 3X4 | 2 | 6 | 44 | 51 |
3x50 | 1x10 | 3x6 | 2.2 | 7 | 51.5 | 59 |
3x70 | 1x16 | 3x6 | 2.2 | 7 | 56 | 63.5 |
3x95 | 1x25 | 3x10 | 2.4 | 7 | 62 | 70,5 |
3x120 | 1x25 | 3x10 | 2.6 | 7 | 66,5 | 75,5 |
3x150 | 1x35 | 3x10 | 2.6 | 7 | 71,5 | 80,5 |
3x185 | 1x35 | 3x10 | 2.8 | 7 | 77 | 85,5 |
মূল প্রকার | নামমাত্র আকার | সর্বনিম্ন অন্তরণ প্রতিরোধের 20 ℃ (MΩ.km) | |
0.66 / 1.14KV এর বেশি নয় | 1.9 / 3.3KV | ||
ফেজ কন্ডাকর বা অ্যাসিস্ট্যান্ট কন্ডাক্টর | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
নিয়ন্ত্রণ কন্ডাক্টর | 4.6.10 | 100 | 100 |
