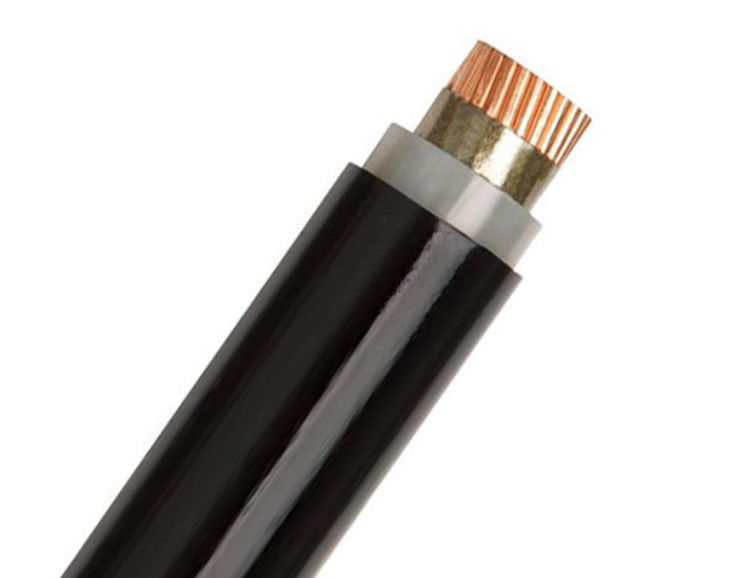

পণ্যের নাম | এফআরসি এক্সএলপিই ফায়ার রেজিস্ট্যান্ট কেবলের দাম |
রেটেড ভোল্টেজ | 0.6 / 1kV |
রেটেড টেম্পারেচার | 90 ℃ |
কন্ডাকটর | সলিড বা স্ট্র্যান্ডড কপার কন্ডাক্টর, মিকা টেপের ক্ষত সহ |
অন্তরণ | এক্সএলপিই বা এলএসজেডএইচ যৌগিক |
খাপ | এলএসজেডএইচ যৌগিক |
শীট রঙ | কমলা বা লাল বা কালো |
আবেদন | স্থির তারের জন্য; প্রয়োজনীয় নিরাপত্তা সার্কিট যেখানে তারটি ট্রাঙ্ক বা জলবাহী দ্বারা সুরক্ষিত। |
অগ্নি প্রতিরোধের তারগুলি
• রেটেড ভোল্টেজ: 450 / 750V, 600 / 1000V
• নির্মাণ: বেয়ার স্ট্রন্ডড বা সলিড কপার কন্ডাক্টর / মিনারেল সিরামিক (মাইকা / গ্লাস) ফায়ার রেজিস্ট্যান্ট টেপ এলএসওএইচ ইনসুলেশন
• ব্যাপ্তি: 0.5 মিমি - 400 মিমি ²
• অ্যাপ্লিকেশন: স্থির তারের / প্রয়োজনীয় নিরাপত্তা সার্কিটের জন্য যেখানে কেবলটি ট্রাঙ্ক বা নালী দ্বারা সুরক্ষিত
300 / 500V মিকা + এক্সএলপিই অন্তরক, এলএসজেডএইচ শেডেড পাওয়ার কেবলগুলি (2-4 কোর)
600 / 1000V মিকা + এক্সএলপিই অন্তরক, এলএসজেডএইচ শেডেড পাওয়ার কেবলগুলি (2-4 কোর)
300 / 500V এসআর ইনসুলেটেড কন্ট্রোল কেবলগুলি (2-4 কোর)
300 / 500V এসআর ইনসুলেটেড এবং সামগ্রিকভাবে স্ক্রিনযুক্ত কন্ট্রোল কেবলগুলি (2-4 কোর এবং মাল্টিকোর)
300/500 ভি মিকা + এসআর ইনসুলেটেড এবং সামগ্রিকভাবে স্ক্রিনযুক্ত কন্ট্রোল কেবলগুলি (২-৪ টি কোর এবং মাল্টিকোর)
450 / 750V এসআর ইনসুলেটেড কন্ট্রোল কেবলগুলি (2-5 কোর)
450 / 750V এসআর ইনসুলেটেড এবং সামগ্রিকভাবে স্ক্রিনযুক্ত কন্ট্রোল কেবলগুলি (2-4 কোর্স এবং মাল্টিকোর)
600 / 1000V এসআর ইনসুলেটেড ফ্লেক্সিবলস কন্ট্রোল তারগুলি
নির্মাণ
কন্ডাকটর: ক্লাস ১/২ সমতল মাইকা টেপের ক্ষত সহ শক্ত বা স্ট্র্যান্ডযুক্ত তামার তারেলগুলি annealed
নিরোধক: এক্সএলপিই বা এলএসজেডএইচ যৌগিক
শীট: এলএসজেডএইচ যৌগিক
মূল রঙ: লাল, কালো, নীল, সক্রিয় কোরের জন্য সাদা, পৃথিবী কোরের জন্য সবুজ / হলুদ, কমলা বা মথের জন্য লাল বা কালো
সর্বোচ্চ। অপারেটিং তাপমাত্রা: রোল বা কাঠের ড্রাম বা প্রয়োজন অনুযায়ী 100 মিটার
উত্পাদন ক্ষমতা: 20 কিলোমিটার / দিন
MOQ: ছোট আকারের জন্য 5000 মিটার, বড় আকারের জন্য 1000 মিটার
সার্টিফিকেট
অনুরোধে সিই, রোএইচএস, সিসিসি, কেইএমএ এবং আরও অনেকগুলি
অপারেটিং বৈশিষ্ট্য
1, তারের কন্ডাক্টর দীর্ঘমেয়াদী অনুমোদিত অপারেটিং তাপমাত্রা ≤70 ° সেঃ
2, হিচ এইচ শর্ট সার্কিটের ক্ষেত্রে তারের তাপমাত্রা সবচেয়ে দীর্ঘস্থায়ী (সবচেয়ে দীর্ঘস্থায়ী সময় 5 এর বেশি নয়): ≤ 300 মিমি 2 তারের কন্ডাক্টর ≤160 ° C, 300 মিমি 2 তারের কন্ডাক্টর ≤ 140 ° সে।
3, পাড়ার তাপমাত্রা 0 over এর বেশি হওয়া উচিত, কেবলের আনুষাঙ্গিক নমন ব্যাসার্ধ : একক কোর নিরস্ত্র তারের জন্য, হওয়া উচিত এর বাইরের ব্যাসের 20 গুণ কম নয় ; মাল্টি-কোর আনআর্মার্ড কেবলের জন্য এর বাইরের ব্যাসের 15 গুণ কম হওয়া উচিত
4, শিখা-retardant সম্পত্তি সহ , জেডএ, জেডবি, জেডিসি, জেডডি 4 প্রকারের
5, পণ্যটি এসি 50 হার্জেড ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইনের জন্য 0. 6 / 1KV রেটযুক্ত ভোল্টেজ সহ প্রযোজ্য
Nom। কন্ডাক্টরের ক্রস-সেকশন | নিরোধক বেধ | খাপ | প্রায়. | প্রায় | সর্বোচ্চ। কন্ডাক্টরের ডিসি প্রতিরোধের (20 ° C) | টেস্ট ভোল্টেজ | বর্তমান রেটিং | |
mm2 | মিমি | বেধ | আদ্যাশক্তি | ওজন | Ω / কিমি | এসি | ||
মিমি | মিমি | কেজি / কিমি | কেভি / 5min | বাতাসে (এ) | মাটিতে (এ) | |||
3 × 1.5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
3 × 2.5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
3 × 4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
3 × 6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
3 × 10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
3 × 16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
3 × 25 | 0.9 | 1.8 | 24.7 | 1063 | 0,727 | 3.5 | 105 | 125 |
3 × 35 | 0.9 | 1.8 | 26.9 | 1380 | 0,524 | 3.5 | 125 | 155 |
3 × 50 | 1 | 1.9 | 30.5 | 1837 | 0,387 | 3.5 | 160 | 185 |
3 × 70 | 1.1 | 2 | 35 | 2490 | 0,268 | 3.5 | 200 | 225 |
3 × 95 | 1.1 | 2.1 | 39.1 | 3325 | 0,193 | 3.5 | 245 | 270 |
3 × 120 | 1.2 | 2.3 | 42,8 | 4120 | 0,153 | 3.5 | 285 | 310 |
3 × 150 | 1.4 | 2.4 | 47.5 | 5092 | 0,124 | 3.5 | 325 | 345 |
3 × 185 | 1.6 | 2.6 | 52,9 | 6245 | 0,0991 | 3.5 | 375 | 390 |
3 × 240 | 1.7 | 2.7 | 58.5 | 7996 | 0,0754 | 3.5 | 440 | 450 |
4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
4 × 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
4 × 240 | 1.7 | 2.9 | 73,1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
5 × 1.5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
5 × 2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
5 × 4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
5 × 6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
5 × 10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
5 × 16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
5 × 25 | 0.9 | 1.8 | 29.7 | 1664 | 0,727 | 3.5 | 105 | 125 |
5 × 35 | 0.9 | 1.9 | 32.6 | 2194 | 0,524 | 3.5 | 125 | 155 |
5 × 50 | 1 | 2 | 37.3 | 3013 | 0,387 | 3.5 | 160 | 185 |
5 × 70 | 1.1 | 2.1 | 42.9 | 4101 | 0,268 | 3.5 | 200 | 225 |
5 × 95 | 1.1 | 2.2 | 48.2 | 5382 | 0,193 | 3.5 | 245 | 270 |
5 × 120 | 1.2 | 2.4 | 52.7 | 6685 | 0,153 | 3.5 | 285 | 310 |
5 × 150 | 1.4 | 2.5 | 58.5 | 8363 | 0,124 | 3.5 | 325 | 345 |
5 × 185 | 1.6 | 2.7 | 65,1 | 10268 | 0,0991 | 3.5 | 375 | 390 |
5 × 240 | 1.7 | 3.1 | 72,3 | 13167 | 0,0754 | 3.5 | 440 | 450 |
