| MOQ: | বিনিমেয় |
| মূল্য: | negotiable |
| standard packaging: | আয়রন-কাঠের ড্রাম বা পুরো কাঠের ড্রাম |
| Delivery period: | 8-15 দিন |
| payment method: | L/C, T T |
| Supply Capacity: | প্রতি মাসে 100km |
অ্যাপ্লিকেশন
এই কেবলগুলি কম ভোল্টেজ ইনস্টলেশন সিস্টেমে বিদ্যুৎ সরবরাহের জন্য ব্যবহৃত হয়, তারা বাড়ির অভ্যন্তরে এবং বাইরে, তারের নালাগুলিতে, স্থলভাগের অধীনে, বিদ্যুৎ এবং স্যুইচিং স্টেশনগুলিতে, স্থানীয় শক্তি বিতরণে, শিল্প গাছগুলিতে, যেখানে যান্ত্রিকের ঝুঁকি নেই সেখানে স্থাপনের জন্য উপযুক্ত ক্ষতি।
বিস্তারিত

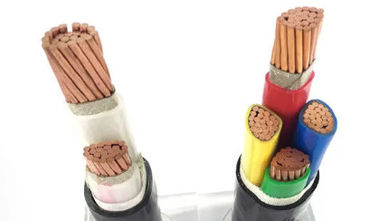

কন্ডাক্টর
-------------------------------------------------- -------------------------------------------------- -
কন্ডাক্টরগুলি ক্লাস 1 বা ক্লাস 2 এর প্লেইন বা ধাতব প্রচ্ছদযুক্ত টেনেলযুক্ত তামা বা প্লেইন অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম মিশ্রণ বা আইইসি 60228 অনুসারে প্লেইন বা ধাতব প্রচ্ছদের তামার ক্লাস 5 এর হতে হবে।
2. অন্তরণ
-------------------------------------------------- -------------------------------------------------- -
এক্সএলপিই উপাদান এবং বেধটি আইইসি 60502 বা বিএস 5467 হিসাবে 90 ডিগ্রি সেন্টিগ্রেড ক্রিয়াকলাপের জন্য নির্ধারিত হবে।
3. সমাবেশ / অভ্যন্তরীণ আচ্ছাদন
-------------------------------------------------- -------------------------------------------------- -
অভ্যন্তরীণ আচ্ছাদনগুলি এক্সট্রুড বা ল্যাপড হতে পারে। বিজ্ঞপ্তিযুক্ত কোরগুলির সাথে কেবল পাঁচটিরও বেশি কোর ছাড়া কেবল একটি অভ্যন্তরীণ আবরণ কেবল ifাকনা দেওয়া যাবে কেবল যদি কোরগুলির মধ্যে আন্তঃব্যক্তিকে যথেষ্ট পরিমাণে পূরণ করা হয়। একটি বাহ্যিক অভ্যন্তরীণ আচ্ছাদন প্রয়োগ করার আগে একটি উপযুক্ত বাইন্ডার অনুমোদিত হয়। উপাদানটি অন্তরক পদার্থের সাথে সামঞ্জস্যপূর্ণ, অভ্যন্তরীণ আচ্ছাদনগুলি এবং ফিলারগুলির জন্য ব্যবহৃত উপকরণগুলি কেবলের অপারেটিং তাপমাত্রার জন্য উপযুক্ত হবে এবং অন্তরক উপাদানটির সাথে সামঞ্জস্যপূর্ণ ha হ্যালোজেন মুক্ত কেবলের জন্য, অভ্যন্তরীণ আচ্ছাদন এবং ফিলারগুলিও হ্যালোজেন মুক্ত যৌগ হবে ।
4. আর্মার
-------------------------------------------------- -------------------------------------------------- -
IEC০,০০০-১১ অনুযায়ী আইসির আচ্ছাদনগুলির উপরে অ্যালুমিনিয়াম / গ্যালভানাইজড স্টিল / স্টিলের তারগুলি হিলিকালি প্রয়োগ করা হয়, বা অনুরোধের ভিত্তিতে ডাবল অ্যালুমিনিয়াম / ইস্পাত টেপ এবং তামা / টিনযুক্ত তামা তারও তৈরি করা যায়।
৫. বাইরের শীট
-------------------------------------------------- -------------------------------------------------- -
বহির্মুখী নির্বাহী পিভিসি টাইপ এসটি 1 / এসটি 2 এর আইইসি 60502-1 অনুযায়ী হবে, পলিথিলিন প্রকারের এসটি 3 / এসটি 7, হ্যালোজেন মুক্ত যৌগ এসটি 8, পলিক্লোরোপ্রেন, ক্লোরোসালফোনেটেড পলিথিন বা অনুরূপ পলিমার, এসই 1 টাইপ অনুরোধে উপলব্ধ available
পরামিতি
| No.cores x ক্রস-সেকেন্ড। | অন্তরণ বেধ | খাপ বেধ নামমাত্র মান | বহিরাগত প্রায়. | ওজন প্রায়. | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | 20 ℃ এ সর্বাধিক ডিসি প্রতিরোধের ℃ |
| mm² | মিমি | মিমি | মিমি | কেজি / কিমি | একজন | একজন | Ω / কিমি |
| 2 × 2.5 | 0.7 | 1.8 | 10.6 | 140 | 37 | 54 | 7.41 |
| 2 × 4.0 | 0.7 | 1.8 | 11.6 | 192 | 47 | 70 | 4.61 |
| 2 × 6.0 | 0.7 | 1.8 | 12.6 | 245 | 60 | 86 | 3.08 |
| 2 × 10 | 0.7 | 1.8 | 15.2 | 362 | 84 | 115 | 1.83 |
| 2 × 16 | 0.7 | 1.8 | 16.6 | 514 | 113 | 149 | 1.15 |
| 2 × 25 | 0.9 | 1.8 | 19.8 | 734 | 150 | 191 | 0.73 |
| 2 × 35 | 0.9 | 1.8 | 17.2 | 968 | 185 | 231 | 0.52 |
| 2 × 50 | 1.0 | 1.8 | 19.4 | 1190 | 226 | 275 | 0.39 |
| 2 × 70 | 1.1 | 1.9 | 22.0 | 1591 | 287 | 337 | 0.27 |
| 2 × 95 | 1.1 | 2.0 | 24.6 | 2117 | 354 | 405 | 0.19 |
| 2 × 120 | 1.2 | 2.1 | 27.4 | 2617 | 431 | 463 | 0.15 |
| 2 × 150 | 1.4 | 2.2 | 30.2 | 3239 | 494 | 522 | 0.12 |
| 2 × 185 | 1.6 | 2.3 | 34.0 | 5126 | 592 | 591 | 0.10 |
|
|
