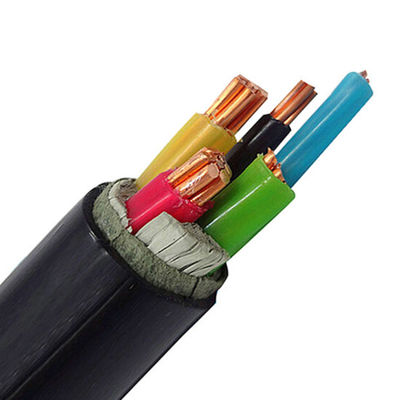

0.6 / 1 কেভি 35 মিমি কপার কোর এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল
পণ্য বিবরণ এবং অ্যাপ্লিকেশন
একটি পাওয়ার কেবল তার মধ্যে এক বা একাধিক বৈদ্যুতিক কন্ডাক্টরের উপাদান যা সাধারণত পুরো মেশালের সাথে একত্রে স্থির থাকে।এই উপাদানটি শক্তি সঞ্চার করতে ব্যবহৃত হয়।বিদ্যুৎ তারগুলি স্থায়ী তারের হিসাবে ভবনগুলিতে ইনস্টল করা যেতে পারে, মাটিতে কবর দেওয়া, ওভারহেড বা খালি হাঁটা।
০..6 / ১ কেভি থেকে ৮.7 / ১৫ কেভি ট্রান্সমিশন এবং বিতরণ সিস্টেমে সংক্রমণ ও বিতরণের জন্য ব্যবহৃত হয়।এটি সাধারণত বৈদ্যুতিক শক্তি, নির্মাণ, খনন, ধাতুবিদ্যা, পেট্রোকেমিক্যাল শিল্প এবং যোগাযোগ এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
|
No.cores x
|
অন্তরণ
|
খাপ
|
বহিরাগত
|
ওজন
|
বায়ুতে বর্তমান রেটিং 30 ℃
|
বর্তমান রেটিং 20 buried সমাহিত
|
|
ক্রস সেকেন্ড
|
বেধ
|
বেধ
|
প্রায়.
|
প্রায়.
|
|
|
নামমাত্র
|
|
পর্যায়
|
নিরপেক্ষ
|
মান
|
|
মিমি
|
মিমি
|
মিমি
|
মিমি
|
মিমি
|
কেজি / কিমি
|
ক
|
ক
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
প্রয়োগ:
এই পণ্যটি এসি রেটযুক্ত ভোল্টেজ 0.6 / 1 কেভি এবং ওয়ার্কিং ফ্রিকোয়েন্সি 50Hz সহ পাওয়ার ট্রান্সমিশন এবং বিতরণের জন্য উপযুক্ত।
লো ভোল্টেজ পাওয়ার কেবলগুলি 1kV পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে পাওয়ার ট্রান্সমিশন এবং বিতরণের জন্য ব্যবহৃত হয়।এটি বৈদ্যুতিক শক্তি, খনন, নির্মাণ, ধাতুবিদ্যা, পেট্রোকেমিক্যাল এবং যোগাযোগের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় এবং তেল-নিমগ্ন কাগজ-উত্তাপিত পাওয়ার কেবলগুলিকে পুরোপুরি প্রতিস্থাপন করে।
এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবলস এক্সএলপিই ইনসুলেটেড পাওয়ার কেবলগুলিতে পেপার ইনসুলেটেড কেবল এবং পিভিসি অন্তরক কেবলগুলির চেয়ে বেশি সুবিধা রয়েছে haveক্রস-লিঙ্কযুক্ত পলিথিন কেবল তার উচ্চ বৈদ্যুতিক শক্তি, যান্ত্রিক শক্তি, উচ্চ পক্বতা প্রতিরোধ ক্ষমতা, রাসায়নিক জারা প্রতিরোধের, পরিবেশগত চাপ, সহজ কাঠামো, সুবিধাজনক ব্যবহার এবং দীর্ঘ সময় ধরে উচ্চ তাপমাত্রায় ব্যবহার করা যেতে পারে।এটি একটি ড্রপ সীমা ছাড়াই স্থাপন করা যেতে পারে।
এক্সএলপিই কেবলের সুবিধা: এক্সএলপিই কেবলটি দীর্ঘমেয়াদী কাজের তাপমাত্রা এবং বৃহত্তর রেটযুক্ত বর্তমান থাকে এবং একই পরিবেশের অধীনে, এক্সএলপিই কেবলটির আকার (সাধারণ ক্রস বিভাগ) পিভিসি কেবলের চেয়ে 1 বা 2 ছোট হতে পারে।এগুলি কেবল পণ্যের মান এবং কার্যকারিতা উন্নত করে না, কেবল তার উত্পাদন ব্যয়ও হ্রাস করে।আর্মার্ড তারের
ইস্পাত টেপ আর্মার্ড তারের তারের যান্ত্রিক বৈশিষ্ট্যগুলিকে বাড়িয়ে তুলতে পারে এবং তারের বাহ্যিক যান্ত্রিক চাপ সহ্য করতে পারে।
ইস্পাত বেল্ট আর্মার / ইস্পাত ফয়েল বর্ম, ইস্পাত তারের বর্ম / ইস্পাত তারের বর্ম / SWA।ইস্পাত টেপ সাঁজোয়া তারের মডেল: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
অপারেটিং বৈশিষ্ট্য
1) কাজের তাপমাত্রা
কন্ডাক্টরের সর্বাধিক অনুমোদিত অনুমোদিত ক্রমাগত তাপমাত্রা 90 exceed এর বেশি হবে না ℃
2) কন্ডাক্টর শর্ট সার্কিট তাপমাত্রা
250 ℃ এর বেশি হওয়া উচিত না ℃(দীর্ঘতম সময়কাল 5 সেকেন্ড)
3) নমনীয় ব্যাসার্ধ:
একক-কোর তারের নমনীয় ব্যাসার্ধ: 20D মাল্টি-কোর তারের নমনীয় ব্যাসার্ধ: 15 ডি
ডি = তারের মোট মোট ব্যাস (মিমি)
4) ইনস্টলেশন তাপমাত্রা:
সর্বনিম্ন ইনস্টলেশন তাপমাত্রা 0 ° সে।
রেটিং বর্তমানের গণনা করতে ব্যবহৃত শর্তাদি এবং বেসিক প্যারামিটারগুলি:
পাড়ার পদ্ধতি:
বাতাসে পরিবেষ্টিত তাপমাত্রা: 40 ℃ সরাসরি সমাধিস্থ করা: 25 ℃ মাটির তাপ প্রতিরোধের 1.0 ℃ · m / W
একক কোর তারের লেআউট: সমান্তরাল (পাশাপাশি পাশাপাশি: 1 ডি ডি = ব্যাস)
