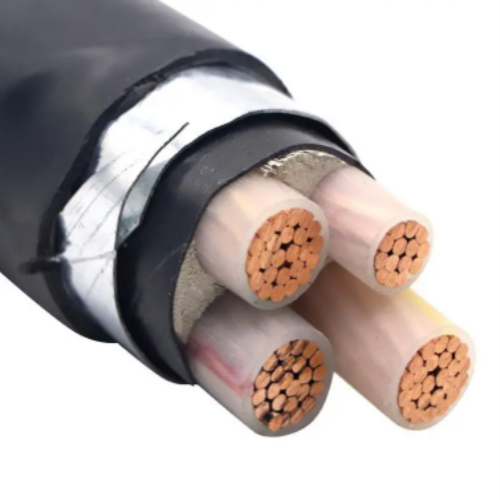

4-কোর গ্যালভানাইজড স্টিল 1 × 25 মিমি 2 আর্মার্ড কপার কেবল
এক্সএলপিই অন্তরক কেবল
এক্সএলপিই ইনসুলেশন সহ 30 কেভি এর নীচে মাঝারি ভোল্টেজ পাওয়ার কেবলগুলির এক্সএলপিই অন্তরণ রয়েছে মাঝারি ভোল্টেজ নেটওয়ার্কগুলিতে খুব ভাল বৈদ্যুতিক, যান্ত্রিক এবং তাপীয় বৈশিষ্ট্য রয়েছে।এই অন্তরক পদার্থে দুর্দান্ত রাসায়নিক প্রতিরোধ ক্ষমতা রয়েছে এবং এতে শীতল প্রতিরোধ ক্ষমতাও রয়েছে।বিভিন্ন সুবিধার কারণে, এক্সএলপিই ইনসুলেশন প্রকারটি অনেক ক্ষেত্রে প্রচলিত .তিহ্যবাহী কাগজ নিরোধক প্রকারকে ব্যাপকভাবে প্রতিস্থাপন করেছে।এক্সএলপিই ইনসুলেটেড মিডিয়াম ভোল্টেজ কেবলগুলি দ্রাঘিমাংশ জলরোধী হিসাবে ডিজাইন করা হয়েছে।পিভিসি এবং কাগজ ইনসুলেটেড কেবলগুলির সাথে তুলনা করে, এক্সএলপিই ইনসুলেটেড মিডিয়াম ভোল্টেজ পাওয়ার কেবলগুলিতে লো ডাইলেট্রিক সহগের সুবিধা রয়েছে।এক্সএলপিই-র অন্তরক কেবলগুলির ভাল পারফরম্যান্স দীর্ঘ তাপমাত্রার ব্যাপ্তিতে স্থির থাকে।এই কেবলগুলি মাটিতে, বাতাসে বা পাইপগুলিতে শুইয়ে দেওয়া যেতে পারে।
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
| No.cores x |
অন্তরণ |
খাপ |
বহিরাগত |
ওজন |
বায়ুতে বর্তমান রেটিং 30 ℃ |
বর্তমান রেটিং 20 buried সমাহিত |
| ক্রস সেকেন্ড |
বেধ |
বেধ |
প্রায়. |
প্রায়. |
| |
নামমাত্র |
| পর্যায় |
নিরপেক্ষ |
মান |
| মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
কেজি / কিমি |
ক |
ক |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
নির্মাণ:
পণ্যের নাম শিখা retardant এমআই তারের বিটিটিজেড / বিটিটিকিউ / বিটিএলওয়াই ফায়ারপ্রুফ মিনারেল অন্তরক কেবল
প্রোডাক্ট স্ট্যান্ডার্ড ডিআইএন ভিডিই 0295 এবং আইসিআই 228 স্ট্যান্ডার্ড মোচড়িত তামা তার, GB5023.6-2012 এবং সংস্থার মান
কোর 1 2 3 4 5 3 + 1 3 + 2 4 + 1 কোর
কাজের জীবন <25 বছর
কন্ডাক্টর তামা প্রকার, ক্লাস 5
অক্সিজেনমুক্ত কপারের পরিবাহী সূক্ষ্ম স্ট্র্যান্ডের উপাদান
নিরোধক খনিজ যৌগের উপাদান (এমজিও)
মূল নিরোধক রঙ লাল / সাদা / নীল / কালো / সবুজ / হলুদ (ptionচ্ছিক)
শেথ কম স্মোর্ক হ্যালোজেন মুক্ত পলিওলফাইন (এলএসজেডএইচ / এলএসওএইচ পিও) এর উপাদান
ভোল্টেজ 600 ~ 1000 ভিওএলটিএস
সুবিধামত 500 মিটার গভীরতার নিচে
বিভাগ 0.25 মিমি 2 ~ 95.00 মিমি 2 / এডাব্লুজি 1 ~ এডাব্লুজি 14
ন্যূনতম নমনীয় ব্যাসার্ধ কেবলের কিস্তি অনুমোদিত বেন্ডিং ব্যাসার্ধের তারের প্রস্থের 6 বারের কম হওয়া উচিত নয়
শিখা প্রতিরোধের জিবি / T18380.1-2001 পরীক্ষা এবং GB5023.6-2012 পাস করুন pass
বিচ্ছিন্ন মৃত অ্যালুমিনিয়াম (AL)
কেবল ইনস্টলেশন
ক্ষতি এড়াতে, এক্সএলপিই অন্তরক মাঝারি ভোল্টেজ পাওয়ার কেবলগুলি সাবধানে স্থাপন এবং ইনস্টল করা উচিত।এটি নিশ্চিত করতে হবে যে তারগুলি শক্ত বা তীক্ষ্ণ প্রান্তের উপরে টানা না।তারের শেষটি অবশ্যই সিল এবং জলরোধী করা উচিত।দৈর্ঘ্য কাটার পরে, উভয় প্রান্তটি অবিলম্বে সিল করা উচিত।
প্রস্তাবিত ইনস্টলেশন গভীরতা 60 থেকে 80 সেমি।সিঙ্গল-কোর কেবলগুলি সাধারণত ট্রিলোবাল বা ত্রিভুজাকার আকারে সাজানো হয়।
নালীগুলিতে স্থাপনের জন্য, নালীটির অভ্যন্তরীণ প্রাচীর এবং তারের মধ্যে বায়ু স্থানের তাপ নিরোধক প্রভাবটি বিশেষত বিবেচনা করা উচিত।কন্ডুইটের অভ্যন্তরীণ ব্যাসটি তারের ব্যাসের কমপক্ষে 1.5 গুন হওয়া উচিত।
