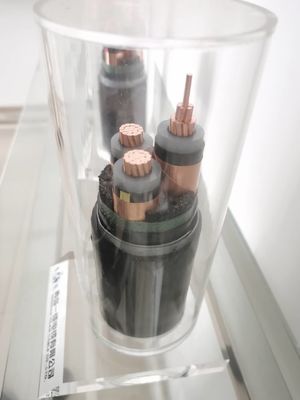

220 কেভি এক্সএলপিইই অন্তরক জল প্রতিরোধের কেবল
প্রযুক্তিগত তথ্য
সর্বাধিক পরিবাহকের তাপমাত্রা: স্বাভাবিক (90 ℃) এর অধীনে, জরুরী (130 ℃) বা শর্ট সার্কিটের শর্তগুলি 5 এস (250 ℃) এর বেশি নয়।
সর্বনিম্ন পরিবেষ্টিত তাপমাত্রা: পরিবেষ্টনের তাপমাত্রা 0 than এর চেয়ে কম হলে কেবলটি প্রিহিট করা উচিত
সর্বনিম্ন নমন ব্যাসার্ধ: 20 (ডি + ডি) ± 5%
কন্ডাক্টর:
1.1 কম্প্যাক্ট বিজ্ঞপ্তিযুক্ত কন্ডাক্টর, ঘন সর্পিল ঘূর্ণায়মান বিভিন্ন স্তর সমন্বিত।
1.2 সেগমেন্টেড কন্ডাক্টর।কন্ডাক্টরগুলি একাধিক ভাগে বিভক্ত কন্ডাক্টর সমন্বয়ে একত্র হয়ে একটি নলাকার কোর গঠন করে।
২. কন্ডাক্টরের উপর অর্ধপরিবাহী রক্ষার স্তর:
বৈদ্যুতিক ক্ষেত্রের ঘনত্ব প্রতিরোধের জন্য, কন্ডাক্টর এবং অন্তরক স্তরগুলির মধ্যে একটি অতি-মসৃণ অর্ধপরিবাহী এক্সএলপিই ইন্টারফেস রয়েছে।
3. এক্সএলপিই অন্তরণ:
উচ্চ ভোল্টেজের অধীনে কাজ করার সময়, অন্তরক স্তর স্থল সম্ভাব্যতায় অপারেটিং shালিং স্তর থেকে রক্ষার স্তরটি অন্তরক করে।অন্তরণকারী উপাদান অবশ্যই রেটযুক্ত এবং ক্ষণস্থায়ী অপারেটিং অবস্থার অধীনে বৈদ্যুতিক ক্ষেত্রের প্রতিরোধ করতে সক্ষম হতে হবে।
4. ইনসুলেটিং লেয়ারে সেমিকন্ডাক্টর শিল্ডিং স্তর:
এই স্তরটির কন্ডাক্টর ঝাল হিসাবে একই কাজ রয়েছে: এটি ধীরে ধীরে একটি শূন্য বৈদ্যুতিক ক্ষেত্র সহ একটি অন্তরক মাধ্যম থেকে শূন্য বৈদ্যুতিক ক্ষেত্রের সাথে পরিবাহী মাঝারি (এখানে, ধাতব কেবলের ieldাল) রূপান্তর করে।
5. ধাতু পর্দা:
অনুদৈর্ঘ্য ldালাই rugেউখেলান অ্যালুমিনিয়াম স্ক্রিন
কোর: একক
6. শীট:
পিভিসি (আইইসি 60502 এসটি 2) পিই (আইইসি 60502 এসটি 7)
7. কোর স্বীকৃতি:
প্রাকৃতিক
8. কেবল চিহ্নিতকরণ:
এম্বেসিং বা মুদ্রণ
9. স্ট্যান্ডার্ড:
আইইসি 60840 আইইসি 62067 জিবি / টি 11017 জিবি / টি 18890
১০. আবেদন:
এটি বিতরণ নেটওয়ার্কের দুটি ইউনিট, জেনারেটর ইউনিট এবং বিতরণ ইউনিট, বা সংক্রমণ স্টেশন বা সাবস্টেশনগুলির মধ্যে সংক্রমণ লাইনের জন্য ব্যবহৃত হয়।
১১।
এয়ার ট্রান্সপোর্ট বা সরাসরি দাফন
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
No.cores x | অন্তরণ | খাপ | বহিরাগত | ওজন | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | |
ক্রস সেকেন্ড | বেধ | বেধ | প্রায়. | প্রায়. | |||
নামমাত্র | |||||||
পর্যায় | নিরপেক্ষ | মান | |||||
মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

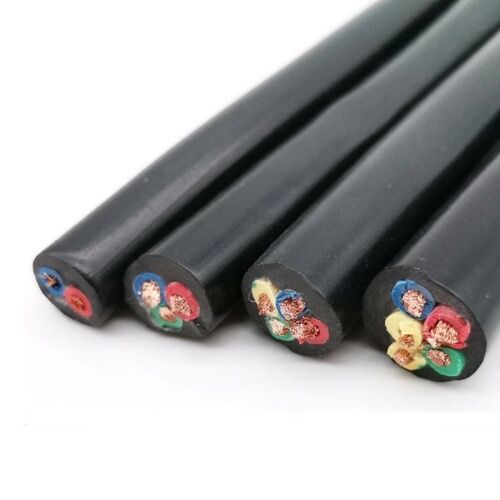

এক্সএলপিই পাওয়ার পাওয়ার অন্তরণটি 90 ডিগ্রি সেন্টিগ্রেডে রেটযুক্ত এক্সএলপিই (ক্রস লিঙ্কযুক্ত পলিথিন) দিয়ে তৈরি of
কন্ডাক্টর: আইপিই 60228 স্তর 2 অনুসারে সমতল বৃত্তাকার, কমপ্যাক্ট স্ট্র্যান্ডড অ্যালুমিনিয়াম তার বা উচ্চ বিশুদ্ধতা তামা।
বহির্মুখী: পিভিসি বা এলএসওএইচ-লো ধোঁয়া এবং হ্যালোজেন মুক্ত free
রেটেড ভোল্টেজ: মাঝারি এবং কম ভোল্টেজ
এক্সিকিউটিভ স্ট্যান্ডার্ড: জিবি / টি 12706-2002 স্ট্যান্ডার্ড (আইইসি 60502 এর মতো) অনুযায়ী উত্পাদন করা।
আর্মার: জালিত ইস্পাত তার বা স্টিল টেপ।
নির্মাণ
কন্ডাক্টর: ঘোষিত তামা বা টিনযুক্ত তামা-
গোলাকার শক্ত তামার তারের আইইসি 60228 ক্লাস 1 (আরই) -
রাউন্ড স্ট্র্যান্ডড তামার তারের আইইসি 60228 ক্লাস 2 (আরএম)
-সেক্টর-আকৃতির পাকানো তামার তারের আইইসি 60228 ক্লাস 2 (এসএম) -
গোল নমনীয় তামা তারের আইইসি 60228 স্তর 5
কন্ডাক্টর ঝালাই স্তর: আধা-পরিবাহী টেপ বা আধা-পরিবাহী এক্সট্রুশন
নিরোধক স্তর: এক্সএলপিই
নিরোধক ঝালাই স্তর: আধা-পরিবাহী টেপ বা আধা-পরিবাহী এক্সট্রুশন বা / এবং তামা টেপ
অভ্যন্তরীণ কভার: ফিলার এবং টেপ মোড়ানো বা এক্সট্রুড
ধাতব বর্ম: জালিত ইস্পাত টেপ (এসটিএ) বা জালিত ইস্পাত তার (এসডাব্লুএ)
শীট: পিভিসি বা পিই
