| MOQ: | বিনিমেয় |
| মূল্য: | negotiable |
| standard packaging: | আয়রন-কাঠের ড্রাম বা পুরো কাঠের ড্রাম |
| Delivery period: | 8-15 দিন |
| payment method: | এল / সি, টি / টি |
| Supply Capacity: | প্রতি মাসে 100km |

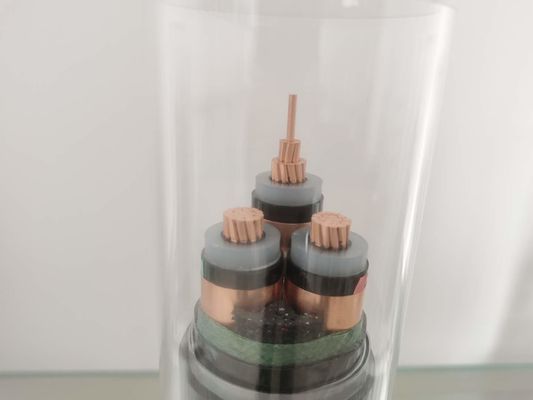

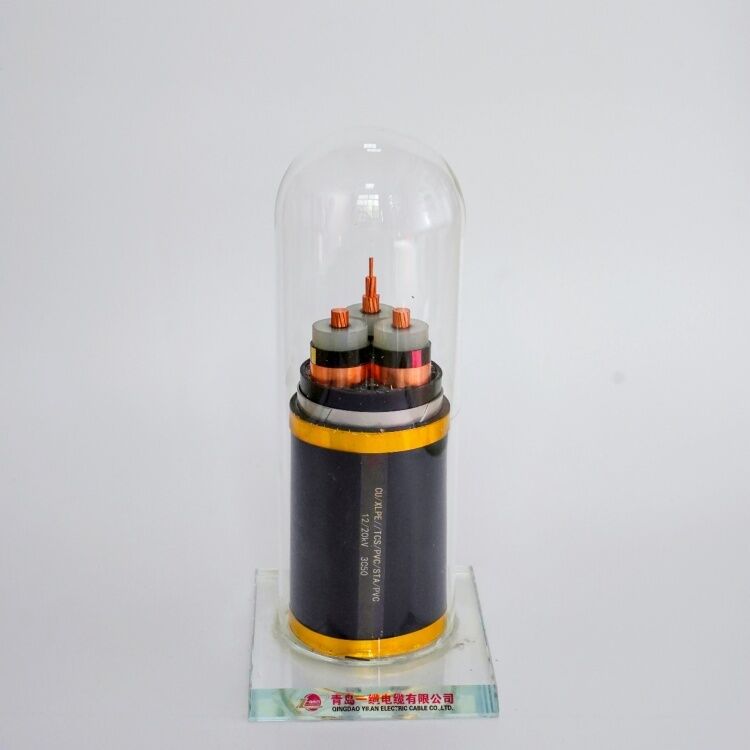

220KV সংক্রমণ জলরোধী এক্সএলপিই শক্তি কেবল
এক্সএলপিই কেবল
এক্সএলপিই কেবলটি একটি ক্রস-লিঙ্কযুক্ত পলিথিন ইনসুলেটেড অ্যালুমিনিয়াম কোর আর্মার্ড কেবলটি বোঝায়।এক্সএলপিই কেবলতে, অ্যালুমিনিয়াম স্ট্রন্ডেড ওয়্যারটি প্রথমে আধা-পরিবাহী এক্সট্রুশন আকারে রক্ষা করা হয়।অ্যালুমিনিয়ামের আটকে থাকা তারটি একটি মসৃণ কন্ডাক্টর পৃষ্ঠ সরবরাহ করতে পারে এবং তারের বাঁকানো অবস্থায় কন্ডাক্টর পৃষ্ঠের উপরে কোনও গহ্বর তৈরি হতে বাধা দিতে পারে।ঝাল কন্ডাক্টর এক্সট্রুড এক্সএলপিই যৌগের সাথে উত্তাপিত হয়।অন্তরক স্তরটি আরও নন-ধাতব অর্ধপরিবাহী উপাদান স্তর দিয়ে রক্ষা করা হয়, এবং তামা বা অ্যালুমিনিয়াম টেপ আকারে একটি চৌম্বকীয় ধাতব শিল্ডিং স্তর প্রয়োগ করা হয়।যদি এটি কোনও মাল্টি-কোর তারের হয় তবে মূল তারকে ফাঁকে উপযুক্ত ফিলার সহ একসাথে রাখুন এবং এটি পিভিসি টেপ বা এক্সট্রুডেড পিভিসি দিয়ে মোড়ক করুন।যান্ত্রিক সুরক্ষার জন্য, একক-কোর কেবলগুলির জন্য অ-চৌম্বকীয় অ্যালুমিনিয়াম তার / টেপ / টেপ আর্মার এবং মাল্টি-কোর কেবলগুলির জন্য স্টিলের তারের বর্মটি অভ্যন্তরীণ মেশিনে সরবরাহ করা হয়।বাইরের জ্যাকেট হিসাবে পিভিসি / পিই এর একটি স্তর বাড়িয়ে দিন, সাধারণত আর্দ্রতা প্রবেশ করতে না দেওয়ার জন্য পিছনের রঙের সাথে।
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
| No.cores x | অন্তরণ | খাপ | বহিরাগত | ওজন | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | |
| ক্রস সেকেন্ড | বেধ | বেধ | প্রায়. | প্রায়. | |||
| নামমাত্র | |||||||
| পর্যায় | নিরপেক্ষ | মান | |||||
| মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
এক্সএলপিই পাওয়ার পাওয়ার অন্তরণটি 90 ডিগ্রি সেন্টিগ্রেডে রেটযুক্ত এক্সএলপিই (ক্রস লিঙ্কযুক্ত পলিথিন) দিয়ে তৈরি of
কন্ডাক্টর: আইপিই 60228 স্তর 2 অনুসারে সমতল বৃত্তাকার, কমপ্যাক্ট স্ট্র্যান্ডড অ্যালুমিনিয়াম তার বা উচ্চ বিশুদ্ধতা তামা।
বহির্মুখী: পিভিসি বা এলএসওএইচ-লো ধোঁয়া এবং হ্যালোজেন মুক্ত free
রেটেড ভোল্টেজ: মাঝারি এবং কম ভোল্টেজ
এক্সিকিউটিভ স্ট্যান্ডার্ড: জিবি / টি 12706-2002 স্ট্যান্ডার্ড (আইইসি 60502 এর মতো) অনুযায়ী উত্পাদন করা।
আর্মার: জালিত ইস্পাত তার বা স্টিল টেপ।
প্রয়োগ
এক্সএলপিই কেবলগুলি 132 কেভি সাধারণ উচ্চ ভোল্টেজ এবং অতি উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।তারেরটি উচ্চ-ভোল্টেজ সংক্রমণে দীর্ঘ তারের পাথের জন্য ব্যবহার করা যেতে পারে, যেখানে ডাইলেট্রিকের ক্ষতি একটি প্রধান ভূমিকা পালন করে।অন্যান্য উচ্চ-ভোল্টেজ কেবলগুলির সাথে তুলনা করে, এই কেবলটি ওজনে হালকা, তাই এটি সহজেই প্রসারিত করা যায়।যেহেতু অন্তরক থেকে তেলের কোনও স্থানান্তর কখনও হয় না, তাই এটি কোনও দ্বিধা ছাড়াই ঝোঁক বা উল্লম্ব ক্রিয়াকলাপের জন্য ইনস্টল করা যেতে পারে।এক্সএলপিই ইনসুলেশন উপাদানটিতে অত্যন্ত উচ্চ আর্দ্রতা প্রতিরোধ ক্ষমতা থাকে, তাই সংযোগ স্থাপন ও সমাপ্ত করার সময় কোনও বিশেষ সতর্কতার প্রয়োজন হয় না।এক্সএলপিই কেবলগুলির সংযোগে অনুরূপ গ্রেডের অন্যান্য traditionalতিহ্যবাহী কেবলগুলির তুলনায় কম সময় লাগে।এই তারগুলি ব্রিজের মতো কোনও কম্পন লেআউটে নিরাপদে ব্যবহার করা যেতে পারে।এই কেবলগুলিতে ভূগর্ভস্থ জল, রাসায়নিক, তেল এবং ক্ষয়কারী ফ্লোরাইড লবণের প্রতিরোধের ভাল থাকে।এগুলির কোনও আগুনের ঝুঁকি নেই।এই কেবলগুলি বার্ধক্যজনিত কারণে ব্যর্থতার ঝুঁকিতে কম এবং দীর্ঘকালীন জীবনযাত্রা রাখে।
|
|
