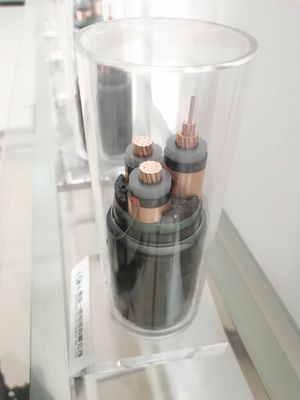

এক্সএলপিই-বিচ্ছিন্ন 3-কোর তামা-কোর পাওয়ার ক্যাবল
বর্মযুক্ত পাওয়ার ক্যাবল
আমরা একটি পেশাদারী তার এবং তারের প্রস্তুতকারকের শানডং প্রদেশ, চীন অবস্থিত হয়। আমাদের কোম্পানি ডিজাইন, উত্পাদন এবং বিভিন্ন XLPE তারের বিক্রয় বিশেষজ্ঞ একটি কোম্পানী,বিচ্ছিন্ন বিদ্যুৎ ক্যাবল, স্টিলের টেপ এবং স্টিলের তারের বর্মযুক্ত পাওয়ার ক্যাবল, নিম্ন / মাঝারি / উচ্চ ভোল্টেজ এক্সএলপিআই বিচ্ছিন্ন পাওয়ার ক্যাবল, তামা এবং অ্যালুমিনিয়াম কন্ডাক্টর এক্সএলপিআই পাওয়ার ক্যাবল, পিভিসি বিচ্ছিন্ন পাওয়ার ক্যাবল,এভিয়েশন ব্যান্ডেড ক্যাবল, আমাদের পাওয়ার ক্যাবলগুলি অনেক দেশে রপ্তানি করা হয়েছে, এবং উচ্চমানের পণ্য এবং যুক্তিসঙ্গত দামের সাথে গ্রাহকদের ভালবাসা জিতেছে।আমরা বিভিন্ন অঞ্চলের গ্রাহকদের সাথে দীর্ঘমেয়াদী ব্যবসায়িক সম্পর্ক স্থাপনের আশা করি.
শারীরিক ও বৈদ্যুতিক বৈশিষ্ট্য
| ন.কোরস এক্স | বিচ্ছিন্নতা | গহ্বর | বাইরের Ø | ওজন | বায়ুতে বর্তমানের নামমাত্র 30°C | বর্তমান নামমাত্র 20°C কবর | |
| ক্রস-সেকেন্ড। | ঘনত্ব | ঘনত্ব | প্রায়। | প্রায়। | |||
| নামমাত্র | |||||||
| পর্যায় | নিরপেক্ষ | মূল্য | |||||
| মিমি2 | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | এ | এ |
| ৩ গুণ ৪+১ গুণ ২।5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| ৩x৬+১x৪ | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| ৩×১০+১×৬ | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| ৩x১৬+১x১০ | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| ৩x২৫+১x১৬ | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| ৩×৩৫+১×১৬ | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
পিভিসি বা এক্সএলপিই বিচ্ছিন্ন বা বিচ্ছিন্নকারী বা নিরপেক্ষ তার ছাড়া ট্রান্সমিশন লাইনগুলির জন্য, ফেজ তারগুলি এএসি বা এএএসি বা এসিএসআর বা তামা হতে পারে।
মাল্টি-কোর পিভিসি বা এক্সএলপিই আইসোলেটেড ওভারহেড তারের জন্য, মেসেঞ্জার বা নিরপেক্ষ কন্ডাক্টর সহ বা ছাড়াই এবং রাস্তার আলোর কন্ডাক্টর, ফেজ কন্ডাক্টর এবং রাস্তার আলোর সাথে বা ছাড়াই
কন্ডাক্টর পিভিসি নিরোধক সঙ্গে AAC হয়, যখন মেসেঞ্জার বা নিরপেক্ষ কন্ডাক্টর সংক্রমণ লাইন
এটি পিভিসি (এক্সএলপিই) নিরোধক সহ বা ছাড়াই এএএসিএসি বা এসিএসআর।
স্ট্যান্ডার্ডঃ
DIN VDE 0276 পার্ট 620 -622
HD 620 S1
এক্সএলপিই-বিচ্ছিন্ন 3-কোর তামা-কোর পাওয়ার ক্যাবল
গঠনঃ
1) কন্ডাক্টর:
কন্ডাক্টরঃ আইইসি ৬০২২৮ অনুযায়ী
টাইপ 2 / VDE 0276 টাইপ 2 কম্প্যাক্ট বৃত্তাকার তামা বা অ্যালুমিনিয়াম বৃত্তাকার কন্ডাক্টর. VDE 0295 HD383। কন্ডাক্টর সব অভ্যন্তরীণ শূন্যতা দিয়ে ভরা হয়
পানি বন্ধ করা
সংরক্ষণ, হ্যান্ডলিং, ইনস্টলেশন এবং
অপারেশন প্রক্রিয়া
মাঝারি
কন্ডাক্টর 3-কোর তামার কোর এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবল
২) কন্ডাক্টর শেল্ডিং স্তরঃ
কন্ডাক্টর শেল্ডিং স্তরটি একটি নন-মেটালিক অর্ধ-পরিবাহী যৌগিক এক্সট্রুডেড স্তর নিয়ে গঠিত, যা সমস্ত বায়ু শূন্যতা বাদ দেওয়ার জন্য নিরোধক স্তরের সাথে দৃ strongly়ভাবে সংযুক্ত। স্ক্রিন
ন্যূনতম বেধ
এটি ৯০ ডিগ্রি সেলসিয়াসে ০.৩ মিমি এবং সর্বাধিক ভলিউম প্রতিরোধ ক্ষমতা ৫০০ ওহম-মিটার।
৩) বিচ্ছিন্নতাঃ
আইসোলেশনটি DIN VDE 0207 অংশ 22 এবং HD 620 অনুযায়ী 2XL1 XLPE এক্সট্রুডেড কম্পোজিট উপাদান থেকে তৈরি।1
সঙ্গে
হাই ডিগ্রী ক্রস-লিঙ্কিং, কোন দূষণকারী, কোন pores এবং শুকনো নিরাময় প্রক্রিয়া মাধ্যমে তাপ প্রতিরোধের।
এক্সএলপিই-বিচ্ছিন্ন 3-কোর তামা-কোর পাওয়ার ক্যাবল
৪) আইসোলেশন শেল্ডিং স্তরঃ
আইসোলেটিং শেল্ডিং স্তরটি একটি নন-মেটালিক, অর্ধ-পরিবাহী এক্সট্রুডেড যৌগ যা আইসোলেটিং স্তরে এক্সট্রুডেড।এক্সট্রুডেড সেমিকন্ডাক্টর স্তরটি একটি আঠালো বা ঠান্ডা-পিলযোগ্য সেমিকন্ডাক্টর যৌগকে গঠিত হওয়া উচিত যা বন্ধন বা সমাপ্তির জন্য সরানো যেতে পারে. ন্যূনতম বেধ 0.3mm
,
90°C এ সর্বাধিক ভলিউম প্রতিরোধ ক্ষমতা 500 ওহমি। স্ক্রিনটি নিরোধক উপাদানের উপর শক্তভাবে ইনস্টল করা হয় যাতে
সব বাতাস মুছে ফেলুন
ফাঁকা এবং সহজেই সাইটে হাত দিয়ে ছিঁড়ে ফেলা যেতে পারে।
এক্সএলপিই-বিচ্ছিন্ন 3-কোর তামা-কোর পাওয়ার ক্যাবল
৫) পরিবাহী
জল ব্লকিং স্তরঃ নিরোধক ঢালাই স্তর অর্ধপরিবাহী প্রতিরোধের জল ব্যবহার করতে পারেন
ঢাকনা দিয়ে, টেপটি পানির আর্দ্রতার প্রভাবের অধীনে প্রসারিত হবে যাতে লংটিচুয়াল জলরোধীতা নিশ্চিত হয়।
6) ধাতব সুরক্ষা স্তরঃ তামা টেপ সুরক্ষা স্তর বা তামা তারের সুরক্ষা স্তর (সিটিএস / সিডাব্লুএস)
কমপক্ষে ০.৫ মিমি ব্যাসার্ধের কপির তারটি পরিবাহী জল স্তরে ব্যবহার করা উচিত।
তারপর তামা তারের উপর 0.1mm একটি সর্বনিম্ন বেধ সঙ্গে একটি তামা টেপ স্পাইরাল উইন্ড
মেটাল ব্রেকিং স্তরটির মোট ক্রস-সেকশন টেবিল ২-এ দেখানো হয়েছে।
সর্বোচ্চ তাপমাত্রা ১৬০°সি হলে, সুরক্ষা স্তরটি এক সেকেন্ডের জন্য ১০০০ এ এর গ্রাউন্ড ফাল্ট বর্তমানকে সহ্য করতে পারে।
যেমন চিত্রটিতে দেখানো হয়েছে, কনসেন্ট্রিক কন্ডাক্টরগুলির সর্বনিম্ন ক্রস সেকশন DIN VDE 0273 এবং 0276 এর সাথে সামঞ্জস্যপূর্ণ।
৭) আইসোলেশন স্তর/
জল ব্লকিং স্তরঃ তারের জাল একটি অ-পরিবাহী জল ব্লকিং টেপ দ্বারা আচ্ছাদিত হতে পারে, যা নিশ্চিত করার জন্য জলের আর্দ্রতার প্রভাবের অধীনে প্রসারিত হবে
উল্লম্ব
জলরোধী।
এক্সএলপিই-বিচ্ছিন্ন 3-কোর তামা-কোর পাওয়ার ক্যাবল
৮) আইসোলেশন গ্লাভস (ব্ল্যাঙ্কারড ক্যাবলের জন্য):
আইসোলেশন গ্লাসে এক্সট্রুডেড পিভিসি, পিই বা এলএসজেডএইচ এর একটি স্তর রয়েছে, যা বর্মের নীচে প্রয়োগ করা হয়।
9) বর্মিং (বর্মযুক্ত তারের জন্য): বর্মিং অন্তর্ভুক্তঃ একক কোরঃ অ্যালুমিনিয়াম বর্মড (এডাব্লুএ)
মাল্টি-কোরঃ স্টিলের তারের রক্ষাকারী (এসডাব্লুএ) বা স্টিলের টেপ রক্ষাকারী (এসটিএ)
(1) গ্যালভানাইজড স্টিলের স্ট্রিপটির দ্বৈত স্তরটি একটি উপযুক্ত অভ্যন্তরীণ ওভারল্যাপিং পদ্ধতিতে স্পাইরালভাবে প্রয়োগ করা হয়।
চাপানো
গর্তটা আলাদা করে দাও।
(2) 0.8 মিমি বেধের গ্যালভানাইজড ফ্ল্যাট স্টিলের তারকে স্পাইরালভাবে লেপ দিন
গর্তের পৃষ্ঠে,
কভারেজ হার অন্তত 90% হয়। তারপর 0.3 মিমি একটি নামমাত্র বেধ সঙ্গে galvanized ইস্পাত স্ট্রিপ
50% এর কভারেজ হারে স্পাইরাল রান করুন ফ্ল্যাট ওয়্যারের পৃষ্ঠকে coverেকে দেওয়ার জন্য।
১০) বাইরের আবরণঃ
পুরো গাদায় HD620.1 এবং 2YM3 টাইপ অনুযায়ী এক্সট্রুড পিই যৌগ DMP2 এর একটি স্তর রয়েছে
ডিআইএন অনুযায়ী
পণ্যের নম্বরঃ

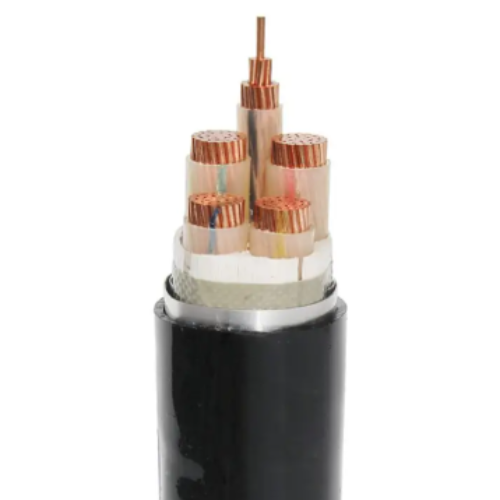

vv, vv22, YJV, YJV22 1, 1-5
কোর খাঁটি তামার কন্ডাক্টর
2. পিভিসি নিরোধক, স্টিলের বর্ম সহ বা ছাড়া, পিভিসি ঢাল সহ
3. উচ্চ মানের, আইএসও 9001, সিসিসি, সিই, ROHS সার্টিফিকেশন পাস
4. OEM পরিষেবা প্রদান।
1. আইইসি 60502 এর সমতুল্য চীনা জাতীয় মান GB/T12706.2-12706.3 অনুযায়ী উত্পাদিত হবে
এক্সএলপিই পাওয়ার ক্যাবল
প্রয়োগ
এই পণ্যটি 6/6kV থেকে 26/35kV পর্যন্ত একটি নামমাত্র ভোল্টেজের সিস্টেম পাওয়ার ট্রান্সমিশন এবং বিতরণ লাইনগুলির জন্য উপযুক্ত।এটি বায়ু এবং ভূগর্ভস্থ স্থাপনের জন্য ব্যবহার করা যেতে পারে.
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
