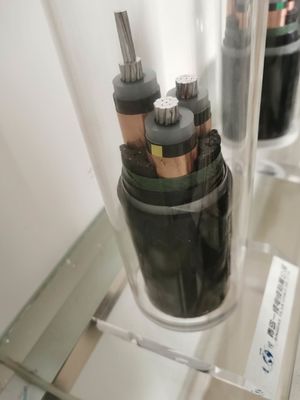

পিভিসি এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল 25 মিমি ²
পিভিসি এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবল:
পিভিসি এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবলগুলি এসি রেটেড ভোল্টেজ ইউও / ইউ দিয়ে 0.6 / 1 কেভি ছাড়িয়েছে না এমন সংক্রমণ এবং বিতরণ লাইনের জন্য উপযুক্ত।
একটি আর্দ্র এবং আর্দ্র পরিবেশে বহিরঙ্গন এবং গৃহমধ্যস্থ ইনস্টলেশন জন্য, এটি সরাসরি মাটিতে স্থাপন করা উচিত যেখানে প্রবণতা এবং চলমান অঞ্চলে অতিরিক্ত যান্ত্রিক চাপ রয়েছে, একটি উল্লম্ব বা ঝোঁকযুক্ত জায়গায় এবং এমন একটি অবস্থানে যা স্লাইড করা সহজ।

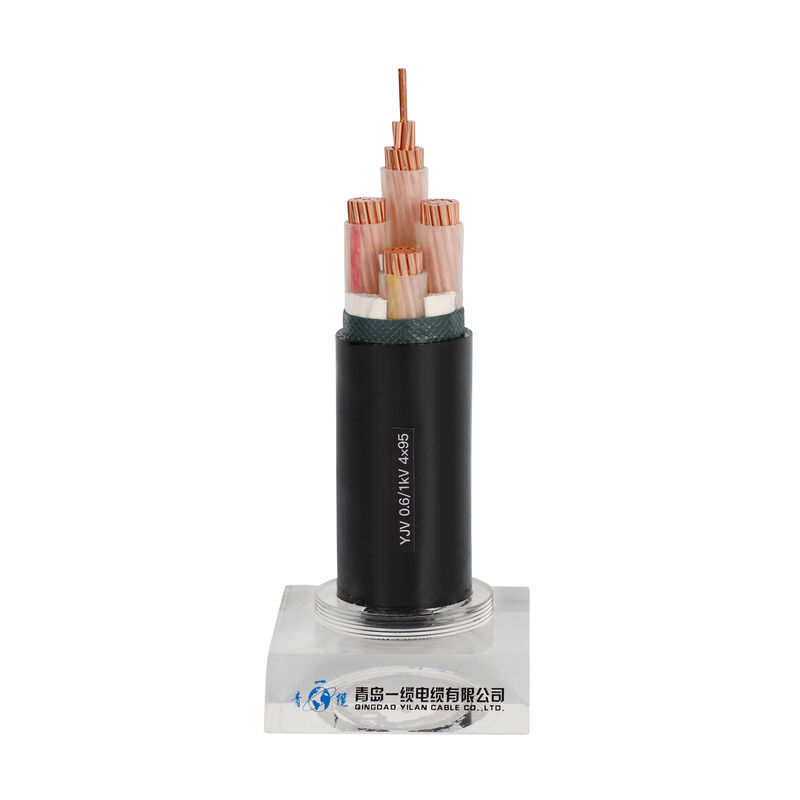

প্রধান ধরণের পাওয়ার কেবলগুলি YJV22 / YJV32 ইঙ্গিত করে:
YJ: এক্সএলপিই অন্তরণ
ভি: পিভিসি অন্তরণ
ভি: পিভিসি শিথ
22: জালিত ইস্পাত টেপ বর্ম
32: জালিত ইস্পাত তারের বর্ম
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
| No.cores x | অন্তরণ | খাপ | বহিরাগত | ওজন | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | |
| ক্রস সেকেন্ড | বেধ | বেধ | প্রায়. | প্রায়. | |||
| নামমাত্র | |||||||
| পর্যায় | নিরপেক্ষ | মান | |||||
| মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
কাঠামো
কন্ডাক্টর: আইসিসি 60228 স্তর 2 এর সাথে সামঞ্জস্য রেখে সাধারণ বৃত্তাকার স্ট্র্যান্ডড কপার কন্ডাক্টর
নিরোধক: পিভিসি, এক্সএলপিই
অভ্যন্তরীণ স্তর: পিভিসি
আর্মারিং: তার, স্টিল টেপ, অ্যালুমিনিয়াম তার
প্রয়োজনীয়তা অনুসারে, শীট: পিভিসি আইসিসি 60502 পূরণ করে, কালো
দ্রষ্টব্য: অন্তরণ রঙ যেমন স্ট্যান্ডার্ড বা প্রয়োজন অনুযায়ী
একক কোর 25 মিমি 2 পাওয়ার তারের
কন্ডাক্টর বৈশিষ্ট্য: তামা
নিরোধক: কালো এক্সএলপিই
নিরোধক বেধ: 0.7 মিমি
শীট: পিভিসি
শীট বেধ: 1.4 মিমি
আন্দাজ.কেবল ওজন: 294 কেজি / কিমি
মোট তারের ব্যাস: 10.7 মিমি
20 সি: 0.727 এ সর্বাধিক ডিসি প্রতিরোধের
প্রয়োগ
0.6 / 1 কেভি রেটযুক্ত ভোল্টেজ সহ বিতরণ এবং সংক্রমণ লাইন হিসাবে ব্যবহৃত হয়।
মাটিতে কবর দেওয়ার জন্য, কূপগুলি এবং তলদেশের নীচে রাখার জন্য উপযুক্ত।নির্দিষ্ট খাদ টান সহ্য করতে সক্ষম।
আন্তর্জাতিক মান: আইইসি 60502-1, আইইসি 60228;
অন্যান্য মানের যেমন এএসটিএম বিএস, ডিআইএন এবং আইসিইএর প্রয়োজনীয়তা
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
