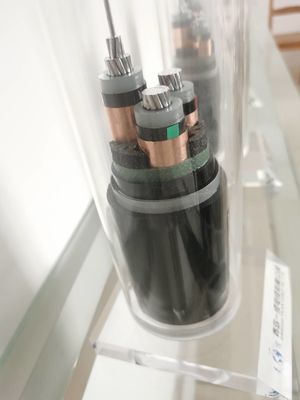

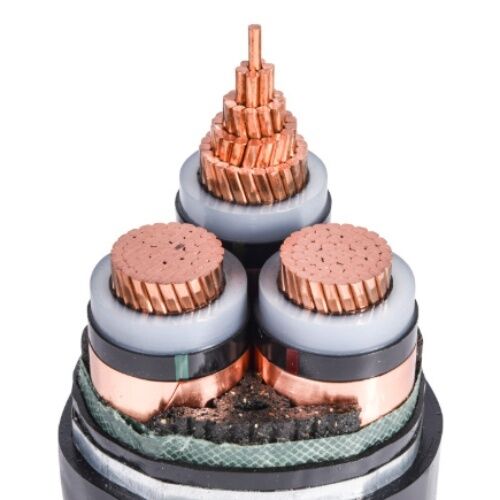

পিভিসি শীটেড পাওয়ার ক্যাবল:
পলিভিনাইল ক্লোরাইড নিরোধক শক্তি কেবলগুলিতে কেবল উচ্চ যান্ত্রিক শক্তি, ভাল পরিবেশগত চাপ প্রতিরোধ ক্ষমতা, ভাল বৈদ্যুতিক বৈশিষ্ট্য এবং রাসায়নিক জারা প্রতিরোধ ক্ষমতা থাকে না, তবে একটি সাধারণ কাঠামো, হালকা ওজন এবং সহজ ব্যবহারও রয়েছে।এটি এসি রেট ভোল্টেজ ইউ 0 / ইউ সহ 0.6 / 1 কেভি পর্যন্ত সংক্রমণ এবং বিতরণ লাইনের জন্য উপযুক্ত।
শিখা-retardant পিভিসি পাওয়ার কেবলগুলির প্রধান বৈশিষ্ট্যটি হ'ল এগুলি আগুন ধরা সহজ নয়, বা তারের অবিচ্ছিন্ন জ্বলন আগুনের সময় খুব সীমাবদ্ধ।এটি এমন একাধিক তারের নিবিড়ভাবে স্থাপন করা জায়গাগুলির জন্য উপযুক্ত, যেমন বিদ্যুৎ কেন্দ্র, পাতাল রেল, টানেল, উচ্চ-বৃদ্ধি ভবন, বড় কারখানা, খনি, তেল ক্ষেত্র এবং কয়লা খনি।
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
No.cores x | অন্তরণ | খাপ | বহিরাগত | ওজন | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | |
ক্রস সেকেন্ড | বেধ | বেধ | প্রায়. | প্রায়. | |||
নামমাত্র | |||||||
পর্যায় | নিরপেক্ষ | মান | |||||
মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
মৌলিক তথ্য
মডেল: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 ইত্যাদি
উপাদান আকৃতি: বৃত্তাকার তারের জন্য উপযুক্ত
সুযোগ: পাওয়ার গ্রিড এবং সমস্ত শিল্প
শংসাপত্র: ISO9001, ISO14001, সিসিসি, সিই
বিশেষ উল্লেখ: 0.5 মিমি 2-630 মিমি
অ্যাপ্লিকেশন: পাওয়ার গ্রিড, ট্রান্সমিশন লাইন, নির্মাণ, রেলপথ পরিবহন, রাসায়নিক উদ্ভিদ, টেলিযোগাযোগ, পেট্রোলিয়াম শিল্প, সরঞ্জাম উত্পাদন, উপকরণ শিল্প ইত্যাদি etc.
ভোল্টেজ: 35 কেভি, 10 কেভি, 0.6 / 1KV, 450 / 750V, 300 / 500V
কারেন্ট: এসিডিডিসি
নিরোধক উপাদান: এক্সএলপিই, পিভিসি, ইত্যাদি
শীট উপাদান: এক্সএলপিই, পিভিসি ইত্যাদি
উপাদান আকার: বৃত্তাকার তারের
প্রয়োগ
1. রেটেড ভোল্টেজ ইউ 0 / ইউ 0.6 / 1 কেভি থেকে 26/35 কেভি হয়।
2. সাধারণ অপারেশনের অধীনে, কন্ডাক্টরের সর্বাধিক তাপমাত্রা 90oC হয়।
৩. শর্ট সার্কিটের অধীনে কন্ডাক্টরের সর্বাধিক তাপমাত্রা (দীর্ঘতম সময়কাল 5 এস ছাড়িয়ে যায় না) 250oC এর বেশি হয় না।
৪. সর্বনিম্ন ইনস্টলেশন পরিবেশের তাপমাত্রা 0 কোটির চেয়ে কম নয়।
ইনস্টলেশন নমন ব্যাসার্ধ নিম্নলিখিত নির্দিষ্ট মানের চেয়ে কম নয়:
একক কোর নিরস্ত্র তারের: 20D
একক কোর সাঁজোয়া তারের: 15D
3-কোর অ-সাঁজোয়া তারের: 15D
3-কোর সাঁজোয়া তারের: 12D
