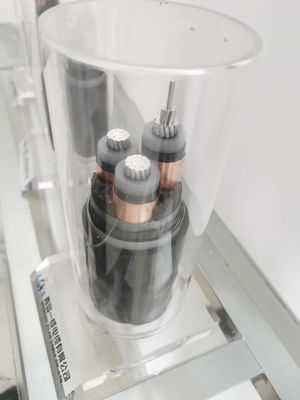

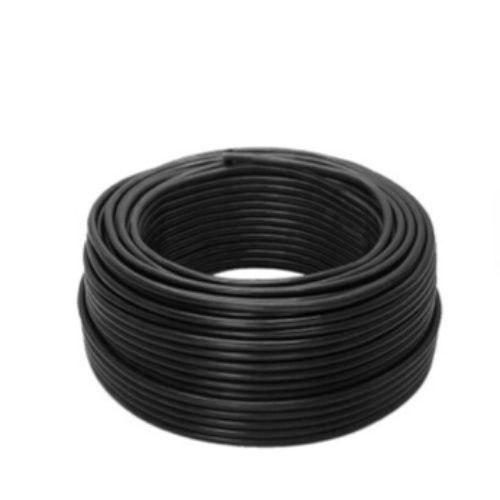

0.6 / 1KV 50 মিমি এক্সএলপিই অন্তরক ইস্পাত টেপ সাঁজোয়া শক্তি কেবল
ঘ।মান
পণ্যগুলি জিবি 12706, আইইসি 60502 এবং বিএস 6346, ভিডিই, এএস / এনজেডএস, ইউএল এবং অন্যান্য মান বা গ্রাহকের প্রয়োজনীয়তা অনুসারে উত্পাদিত হয়।
ঘ।ব্যবহার:
এই পণ্যটি বিতরণ লাইন বা রেটযুক্ত পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ 15 কেভি এবং এসি 50Hz এর বেশি নয় এমন স্থির ইনস্টলেশনগুলির জন্য উপযুক্ত।
ঘ।শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
No.cores x | অন্তরণ | খাপ | বহিরাগত | ওজন | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | |
ক্রস সেকেন্ড | বেধ | বেধ | প্রায়. | প্রায়. | |||
নামমাত্র | |||||||
পর্যায় | নিরপেক্ষ | মান | |||||
মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ঘ।আবেদনের পরিসর:
1. অপারেটিং বৈশিষ্ট্য:
সর্বাধিক কন্ডাক্টর কাজের তাপমাত্রা: 90 ° সে
শর্ট সার্কিটের সময় (5 সেকেন্ডেরও কম), তারের কন্ডাক্টরের সর্বাধিক তাপমাত্রা 250 ডিগ্রি সেন্টিগ্রেডের বেশি হবে না।কেবল স্থাপন করার সময়, পরিবেষ্টনের তাপমাত্রা 0 ° সে এর চেয়ে কম হওয়া উচিত নয়।
2. তারের বাঁক ব্যাসার্ধ:
একক কোর কেবল: অ-সাঁজোয়া তারের 20 ডি, আর্মার্ড তারের 15D
কোর কেবল: নিরস্ত্র তারের 15 ডি, সাঁজোয়া তারের 12D।
মন্তব্যসমূহ: ডি তারের প্রকৃত বাইরের ব্যাসকে উপস্থাপন করে
