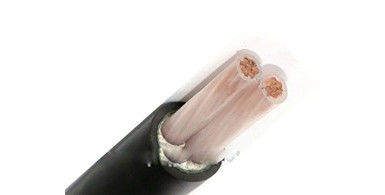

600 / 1000V থ্রি-ফেজ এবং থ্রি-কোর এক্সএলপিই অন্তরক কেবলগুলি
এক্সএলপিই কেবল
এই কেবলটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যার একটি স্থির ইনস্টলেশনটিতে একটি ভেরিয়েবল স্পিড কন্ট্রোলার থেকে মোটরটি পাওয়ারের জন্য বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা (EMC) প্রয়োজন।কেবলটি নিরবিচ্ছিন্ন, একটি নালীতে আবদ্ধ, একটি বন্ধনী বা ভূগর্ভস্থ পাইপলাইনে ইনস্টল করা যেতে পারে, এবং ভেরিয়েবল স্পিড ড্রাইভ সরঞ্জাম বা অন্যান্য অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা ঝালযুক্ত তারগুলি প্রয়োজন।
সাধারণ এ্যানেলড গ্রেড 2 বা গ্রেড 5 তামা কন্ডাক্টর, এক্স -90 ইনসুলেশন, 5 ভি -90 বিছানাপত্র, তামা টেপ শিল্ডিং, নিরস্ত্র বা গ্যালভানাইজড ইস্পাত তারের বর্ম, নাইলন অভ্যন্তরীণ শিথ, 5V-90 ম্যাসথ ব্যবহার করুন
শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্য
No.cores x | অন্তরণ | খাপ | বহিরাগত | ওজন | বায়ুতে বর্তমান রেটিং 30 ℃ | বর্তমান রেটিং 20 buried সমাহিত | |
ক্রস সেকেন্ড | বেধ | বেধ | প্রায়. | প্রায়. | |||
নামমাত্র | |||||||
পর্যায় | নিরপেক্ষ | মান | |||||
মিমি | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | ক | ক |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
প্রয়োগ
0.6 / 1 কেভি রেটযুক্ত ভোল্টেজ সহ বিতরণ এবং সংক্রমণ লাইন হিসাবে ব্যবহৃত হয়।
মাটিতে কবর দেওয়ার জন্য, কূপগুলি এবং তলদেশের নীচে রাখার জন্য উপযুক্ত।নির্দিষ্ট খাদ টান সহ্য করতে সক্ষম।
আন্তর্জাতিক মান: আইইসি 60502-1, আইইসি 60228;
অন্যান্য মানের যেমন এএসটিএম বিএস, ডিআইএন এবং আইসিইএর প্রয়োজনীয়তা
প্রযুক্তিগত তথ্য
রেটেড ভোল্টেজ: 0.6 / 1 কেভি
সর্বাধিক কন্ডাক্টরের তাপমাত্রা: সাধারণ (90 ওসি) এর অধীনে, জরুরী (130 ওসি) বা শর্ট সার্কিট শর্তগুলি 5 এস (250 সি) এর বেশি নয়।
সর্বনিম্ন পরিবেষ্টিত তাপমাত্রা।0 ওসি, ইনস্টলেশনের পরে এবং কেবল কেবল যখন স্থির অবস্থায় থাকে
সবচাইতে ছোট.নমন ব্যাসার্ধ: একক-কোর তারের বাইরের ব্যাস 20 x x
15 মাল্টি-কোর কেবলগুলির বাইরের ব্যাস হল সিই, রোএইচএস, কেইএমএ এবং অন্যান্য প্রয়োজনীয়তা
