| MOQ: | বিনিমেয় |
| মূল্য: | negotiable |
| standard packaging: | আয়রন-কাঠের ড্রাম বা পুরো কাঠের ড্রাম |
| Delivery period: | 8-15 দিন |
| payment method: | এল / সি, টি / টি |
| Supply Capacity: | প্রতি মাসে 100km |

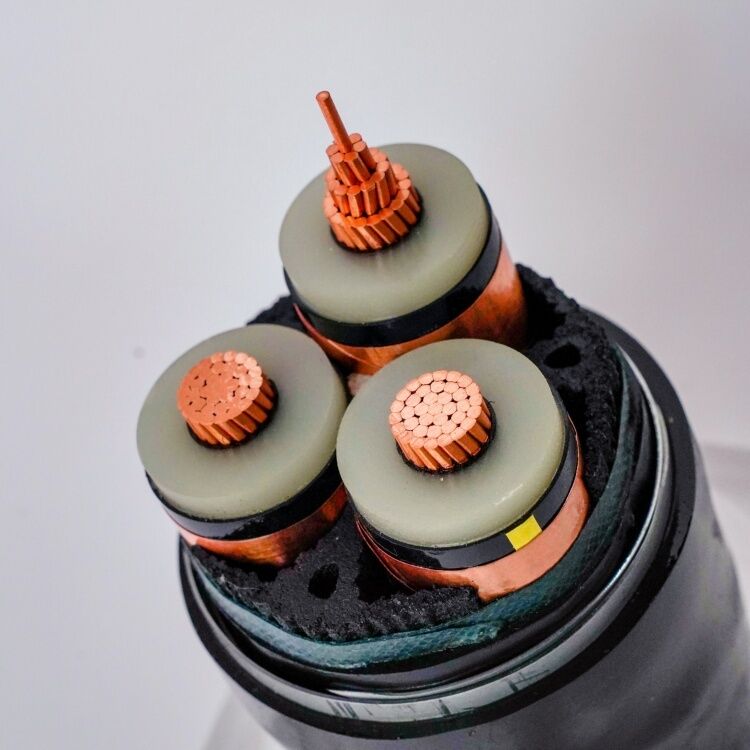

আইইসি ৬০৫০২-১ অনুযায়ী ৬০০/১০০০ ভোল্ট, এক্সএলপিই বিচ্ছিন্ন ক্যাবল
অ্যাপ্লিকেশন ক্ষেত্র
এই ক্যাবলগুলি নিম্ন ভোল্টেজ ইনস্টলেশন সিস্টেমে শক্তি সরবরাহের জন্য ব্যবহৃত হয় এবং অভ্যন্তরীণ এবং বহিরাগত, ক্যাবল নল, ভূগর্ভস্থ, শক্তি এবং বিনিময় স্টেশনগুলিতে ইনস্টলেশনের জন্য উপযুক্ত,স্থানীয় শক্তি বিতরণ, এবং যান্ত্রিক ক্ষতি ছাড়া শিল্প উদ্ভিদ।
কন্ডাক্টর
কন্ডাক্টরটি আইইসি ৬০২২৮ স্তর ১ বা ২ অনুসারে সাধারণ বা ধাতব-আচ্ছাদিত গলিত তামা বা সাধারণ অ্যালুমিনিয়াম বা অ্যালুমিনিয়াম খাদ হতে হবে অথবা ক্লাস ৫ সাধারণ বা ধাতব-আচ্ছাদিত তামা হতে হবে।
বিচ্ছিন্নতা
এক্সএলপিইর উপাদান এবং বেধ আইইসি ৬০৫০২ বা বিএস ৫৪৬৭ এর প্রয়োজনীয়তা পূরণ করবে এবং এটি ৯০ ডিগ্রি সেলসিয়াসে অবিচ্ছিন্ন কাজ করার জন্য উপযুক্ত।
শারীরিক ও বৈদ্যুতিক বৈশিষ্ট্য
| ন.কোরস এক্স | বিচ্ছিন্নতা | গহ্বর | বাইরের Ø | ওজন | বায়ুতে বর্তমানের নামমাত্র 30°C | বর্তমান নামমাত্র 20°C কবর | |
| ক্রস-সেকেন্ড। | ঘনত্ব | ঘনত্ব | প্রায়। | প্রায়। | |||
| নামমাত্র | |||||||
| পর্যায় | নিরপেক্ষ | মূল্য | |||||
| মিমি2 | মিমি | মিমি | মিমি | মিমি | কেজি / কিমি | এ | এ |
| ৩ গুণ ৪+১ গুণ ২।5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| ৩x৬+১x৪ | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| ৩×১০+১×৬ | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| ৩x১৬+১x১০ | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| ৩x২৫+১x১৬ | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| ৩×৩৫+১×১৬ | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
সমাবেশ/অভ্যন্তরীণ কভার
অভ্যন্তরীণ কভারটি চাপানো বা মাউন্ট করা যেতে পারে। গোলাকার কোর সহ তারের জন্য, পাঁচটিরও বেশি কোর সহ তারের ব্যতীত,অভ্যন্তরীণ আচ্ছাদনের ব্যবহার শুধুমাত্র তখনই অনুমোদিত যখন কোরগুলির মধ্যে ফাঁকটি যথেষ্ট পরিমাণে পূরণ করা হয়েছে. এক্সট্রুজড অভ্যন্তরীণ কভার স্তর প্রয়োগ করার আগে, এটি একটি উপযুক্ত আঠালো ব্যবহার করার অনুমতি দেওয়া হয়। উপাদান নিরোধক উপাদান সঙ্গে সামঞ্জস্যপূর্ণ হওয়া উচিত,এবং অভ্যন্তরীণ আবরণ এবং ভরাট স্তরের জন্য ব্যবহৃত উপাদানটি তারের কাজের তাপমাত্রার জন্য উপযুক্ত এবং নিরোধক উপাদানটির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিতহ্যালোজেন মুক্ত তারের জন্য, অভ্যন্তরীণ আবরণ এবং ভরাট স্তরটিও হ্যালোজেন মুক্ত যৌগ হতে হবে।
বর্ম
IEC 60502-1 অনুযায়ী, অ্যালুমিনিয়াম/গ্যালভানাইজড স্টীল/স্টিলের তারের অভ্যন্তরীণ কভারে স্পাইরাল রোল করা হয়,এবং ডাবল অ্যালুমিনিয়াম/স্টিলের টেপ এবং তামা/টিনযুক্ত তামার তারও প্রয়োজনীয়তা অনুযায়ী তৈরি করা যেতে পারে.
বাহ্যিক আবরণ
বাইরের গহ্বরটি হতে হবে ST1/ST2 প্রকারের এক্সট্রুড পিভিসি, ST3/ST7 প্রকারের পলিথিলিন, হ্যালোজেন মুক্ত যৌগ ST8, পলিক্লোরোপ্রেন,আইইসি ৬০৫০২-১ অনুযায়ী ক্লোরোসুলফোনেটেড পলিথিন বা অনুরূপ পলিমার, এসই 1 টাইপও অনুরোধে পাওয়া যায়।
ক্যাবল শেলের অগ্নি প্রতিরোধ ক্ষমতা
আইইসি 60332-3-22, আইইসি 60332-3-23 এবং আইইসি 60332-3-24 এর অগ্নি প্রতিরোধক পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য ক্যাবলটি একটি বিশেষ অগ্নি প্রতিরোধী পিভিসি জ্যাকেট দিয়ে সরবরাহ করা যেতে পারে,এবং হ্যালোজেন মুক্ত উপকরণ IEC60754-1 / 2 এবং IEC 60684 -2 মেনে চলে.
|
|
