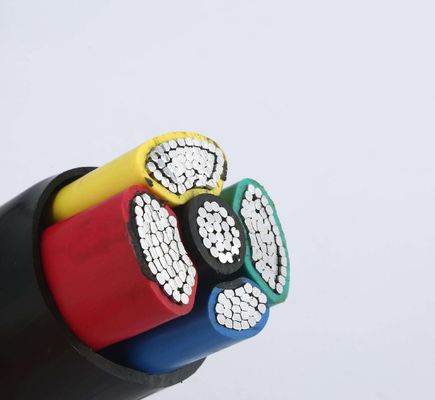

5 কোর 25 স্কোয়ার মিলিমিটার পি এক্স্প্প ইনসুলেটেড পাওয়ার ক্যাবল
পাওয়ার ক্যাবল, কপার কোর, এক্সএলপিই ইনসুলেশন, পলিথিলিন মথ
সংখ্যা: ওয়াইজেএলভি
রেটেড ভোল্টেজ 0.6 / 1 কেভি
স্ট্যান্ডার্ড: জিবি / টি 12706.1-2008, আইইসি 60502-2004
এই পণ্যটি এসি রেটযুক্ত ভোল্টেজ 0.6 / 1 কেভি এবং ওয়ার্কিং ফ্রিকোয়েন্সি 50Hz লাইনের অধীনে সংক্রমণ এবং বিতরণের জন্য উপযুক্ত
অন্যান্য শক্তি কর্ড:
এক্সএলপিই বা পিভিসি অন্তরণ, পিভিসি বা পিই বহির্মুখ, এসটিএ সাঁজোয়া বা অ-সাঁজোয়া শক্তি কেবল / তারের সাথে কপার কোর পাওয়ার কেবল
প্রকার: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
কোরগুলির সংখ্যা: একক কোর, 2 টি কর, 3 টি কোর, 4 কোর, 5 টি কোর
উত্পাদনের পরিসীমা: 1.5 মিমি 2, 2.5 মিমি 2, 4 মিমি 2, 6 মিমি, 10 মিমি 2, 16 মিমি 2, 25 মিমি 2, 35 মিমি 2, 50 মিমি 2, 70 মিমি 2, 95 মিমি 2, 120 মিমি 2, 150 মিমি 2, 185 মিমি 2, 240 মিমি 2, 300 মিমি 400 মিমি 2, 500 মিমি 2, 630 বর্গ মিলিমিটার
সম্পর্কিত ভোল্টেজ: 300 / 300v, 300 / 500v, 450 / 750v, 0.6 / 1kV
প্রয়োগ:
এই পণ্যটি এসি রেট ভোল্টেজ 0.6 / 1 কেভি এবং ওয়ার্কিং ফ্রিকোয়েন্সি 50Hz এর অধীনে সংক্রমণ এবং বিতরণের জন্য উপযুক্ত।
লো ভোল্টেজ পাওয়ার কেবলগুলি 1 কেভি পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে পাওয়ার ট্রান্সমিশন এবং বিতরণের জন্য ব্যবহৃত হয়।এটি বৈদ্যুতিক শক্তি, খনন, নির্মাণ, ধাতুবিদ্যা, পেট্রোকেমিক্যাল এবং যোগাযোগের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় এবং তেল-নিমগ্ন কাগজ-উত্তাপিত পাওয়ার কেবলগুলিকে পুরোপুরি প্রতিস্থাপন করে।
এক্সএলপিই ইনসুলেটেড পাওয়ার ক্যাবলস এক্সএলপিই ইনসুলেটেড পাওয়ার কেবলগুলিতে পেপার ইনসুলেটেড কেবল এবং পিভিসি অন্তরক কেবলগুলির চেয়ে বেশি সুবিধা রয়েছে haveক্রস-লিঙ্কযুক্ত পলিথিন কেবলগুলিতে উচ্চ বৈদ্যুতিক শক্তি, যান্ত্রিক শক্তি, উচ্চ পক্বতা প্রতিরোধের, পরিবেশগত চাপ প্রতিরোধের, রাসায়নিক জারা প্রতিরোধের, সহজ কাঠামো, সুবিধাজনক ব্যবহার এবং দীর্ঘমেয়াদী উচ্চ-তাপমাত্রা অপারেশন রয়েছে।এটি একটি ড্রপ সীমা ছাড়াই স্থাপন করা যেতে পারে।
এর জন্য ভোল্টেজ রেটিং এক্সএলপিই বৈদ্যুতিক তার | নং x কন্ডাক্টরের নামমাত্র ক্রস বিভাগ নং x মিমি 2 | |||||||
1 কোর | 2 কোর | 3 কোর | 3 + 1 কোর | 4कोर | 3 + 2 কোর | 4 + 1 কোর | 5 কোর | |
0.6 / 1 কেভি | 1x4 মিমি 2 | 2x4 মিমি 2 | 3x4 মিমি 2 | 3x4 মিমি 2 + 1x2.5 মিমি 2 | 4x4 মিমি 2 | 3x4 মিমি 2 + 2x2.5 মিমি 2 | 4x4 মিমি 2 + 1x2.5 মিমি 2 | 5x2.5 মিমি 2 |
1x6 মিমি 2 | 2x6 মিমি 2 | 3x6 মিমি 2 | 3x6 মিমি 2 + 1x4 মিমি 2 | 4x6 মিমি 2 | 3x6 মিমি 2 + 2x4 মিমি 2 | 4x6 মিমি 2 + 1x4 মিমি 2 | 5x4 মিমি 2 | |
1x10 মিমি 2 | 2x10 মিমি 2 | 3x10 মিমি 2 | 3x10 মিমি 2 + 1x6 মিমি 2 | 4x10 মিমি 2 | 3x10 মিমি 2 + 2x6 মিমি 2 | 4x10 মিমি 2 + 1x6 মিমি 2 | 5x6 মিমি 2 | |
1x16 মিমি 2 | 2x16 মিমি 2 | 3x16 মিমি 2 | 3x16 মিমি 2 + 1x10 মিমি 2 | 4x16 মিমি 2 | 3x16 মিমি 2 + 2x10 মিমি 2 | 4x16 মিমি 2 + 1x10 মিমি 2 | 5x10 মিমি 2 | |
1x 25 মিমি 2 | 2x 25 মিমি 2 | 3x 25 মিমি 2 | 3x25 মিমি 2 + 1x16 মিমি 2 | 4x25 মিমি 2 | 3x25 মিমি 2 + 2x16 মিমি 2 | 4x25 মিমি 2 + 1x16 মিমি 2 | 5x16 মিমি 2 | |
1x35 মিমি 2 | 2x35 মিমি 2 | 3x 35 মিমি 2 | 3x35 মিমি 2 + 1x16 মিমি 2 | 4x35 মিমি 2 | 3x35 মিমি 2 + 2x16 মিমি 2 | 4x35 মিমি 2 + 1x16 মিমি 2 | 5x25 মিমি 2 | |
1x50 মিমি 2 | 2x50 মিমি 2 | 3x 50 মিমি 2 | 3x50 মিমি 2 + 1x25 মিমি 2 | 4x50 মিমি 2 | 3x50 মিমি 2 + 2x25 মিমি 2 | 4x50 মিমি 2 + 1x25 মিমি 2 | 5x35 মিমি 2 | |
1x70 মিমি 2 | 2x70 মিমি 2 | 3x 70 মিমি 2 | 3x70 মিমি 2 + 1x35 মিমি 2 | 4x70 মিমি 2 | 3x70 মিমি 2 + 2x35 মিমি 2 | 4x70 মিমি 2 + 1x35 মিমি 2 | 5x50 মিমি 2 | |
1x95 মিমি 2 | 2x95 মিমি 2 | 3x 95 মিমি 2 | 3x95 মিমি 2 + 1x50 মিমি 2 | 4x95 মিমি 2 | 3x95 মিমি 2 + 2x50 মিমি 2 | 4x95 মিমি 2 + 1x50 মিমি 2 | 5x70 মিমি 2 | |
1x120 মিমি 2 | 2x120 মিমি 2 | 3x 120 মিমি 2 | 3x120 মিমি 2 + 1x70 মিমি 2 | 4x120 মিমি 2 | 3x120 মিমি 2 + 2x70 মিমি 2 | 4x120 মিমি 2 + 1x70 মিমি 2 | 5x95 মিমি 2 | |
1x150 মিমি 2 | 2x150 মিমি 2 | 3x 150 মিমি 2 | 3x150 মিমি 2 + 1x70 মিমি 2 | 4x150 মিমি 2 | 3x150 মিমি 2 + 2x70 মিমি 2 | 4x150 মিমি 2 + 1x70 মিমি 2 | ||
1x185 মিমি 2 | 2x185 মিমি 2 | 3x 185 মিমি 2 | 3x185 মিমি 2 + 1x95 মিমি 2 | 4x185 মিমি 2 | 3x185 মিমি 2 + 2x95 মিমি 2 | 4x185 মিমি 2 + 1x95 মিমি 2 | ||
1x240 মিমি 2 | 3x 240 মিমি 2 | 3x240 মিমি 2 + 1x120 মিমি 2 | 4x240 মিমি 2 | 3x240 মিমি 2 + 2x120 মিমি 2 | 4x240 মিমি + 1x120 মিমি 2 | |||
1x300 মিমি 2 | 3x 300 মিমি 2 | 3x300 মিমি 2 + 1x150 মিমি 2 | 4x300 মিমি 2 | 3x300 মিমি 2 + 2x150 মিমি 2 | 4x300 মিমি 2 + 1x150 মিমি 2 | |||
1x400 মিমি 2 | ||||||||
1x500 মিমি 2 |
এক্সএলপিই তারের সুবিধা:
এক্সএলপিই কেবলটির উচ্চতর দীর্ঘমেয়াদী কাজের তাপমাত্রা এবং বৃহত্তর রেটযুক্ত বর্তমান রয়েছে এবং একই পরিবেশের অধীনে, এক্সএলপিই কেবলের আকার (সাধারণ ক্রস বিভাগ) পিভিসি কেবলের চেয়ে 1 বা 2 ছোট হতে পারে।এগুলি কেবল পণ্যের মান এবং কার্যকারিতা উন্নত করে না, কেবল তার উত্পাদন ব্যয়ও হ্রাস করে।সাঁজোয়া তারের জন্য ইস্পাত টেপ আর্মার্ড তারগুলি কেবলগুলির যান্ত্রিক বৈশিষ্ট্যগুলিকে বাড়িয়ে তুলতে পারে এবং তারগুলি বহিরাগত যান্ত্রিক চাপ সহ্য করতে পারে।
ইস্পাত বেল্ট আর্মার / ইস্পাত ফয়েল বর্ম, ইস্পাত তারের বর্ম / ইস্পাত তারের বর্ম / SWA।ইস্পাত টেপ সাঁজোয়া তারের মডেল: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
ফাংশন ব্যবহার করুন:
1. তারের কন্ডাক্টরের দীর্ঘমেয়াদী অনুমোদনযোগ্য কাজের তাপমাত্রা 70 exceed এর বেশি নয় ℃
2. যখন একটি শর্ট সার্কিট ঘটে (দীর্ঘতম সময়কাল 5 সেকেন্ড অতিক্রম করে না), তারের কন্ডাক্টরের সর্বাধিক তাপমাত্রা 160 ° C এর বেশি হয় না।
৩. যখন কেবলটি স্থাপন করা হয় তখন পরিবেষ্টনের তাপমাত্রা 0 than এর চেয়ে কম হওয়া উচিত নয় ℃যখন তাপমাত্রা 0 than এর চেয়ে কম হয়, প্রথমে আগে গরম করুন।
4. মাল্টি-কোর নন-আর্মার্ড কেবলের সর্বনিম্ন নমনীয় ব্যাসার্ধ কেবলের বাইরের ব্যাসের 12 গুণ কম হওয়া উচিত নয় এবং মাল্টি-কোর আর্মার্ড কেবলটির সর্বনিম্ন বাঁক ব্যাসার্ধ কেবলের বাইরের ব্যাসের 15 গুণ কম হওয়া উচিত নয় should ।একটি একক-কোর আর্মার্ড কেবলের সর্বনিম্ন নমনীয় ব্যাসার্ধ কেবলের বাইরের ব্যাসের 15 গুণ কম হওয়া উচিত নয় এবং একটি একক-কোর আনারর্ডেড কেবলের সর্বনিম্ন নমনীয় ব্যাসার্ধ কেবলের বাইরের ব্যাসের 20 গুণ কম হওয়া উচিত নয় ।
5. ক্রস-লিঙ্কযুক্ত পলিথিন ইনসুলেটেড পাওয়ার ক্যাবলের স্ট্রাকচারাল প্যারামিটারগুলি 0.6 / 1KV এর রেটযুক্ত ভোল্টেজ সহ
