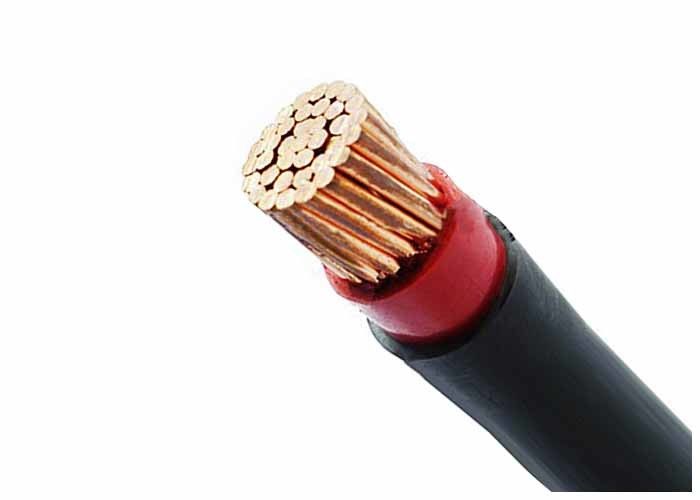

পাওয়ার ট্রান্সমিশনের জন্য একক কোর 0.6/1kV পিভিসি বিচ্ছিন্ন পাওয়ার ক্যাবল KEMA
প্রয়োগ
এই পাওয়ার ক্যাবলগুলি স্থির ইনস্টলেশনের জন্য যেমন বিতরণ নেটওয়ার্ক বা শিল্প ইনস্টলেশন।
যেমনঃ উদ্ভিদ প্রকৌশল; শিল্প যন্ত্রপাতি; গরম এবং এয়ার কন্ডিশনার সিস্টেম; বিদ্যুৎ কেন্দ্র; স্টেজ অ্যাপ্লিকেশন ইত্যাদি।
নির্মাণ
কন্ডাক্টরঃ সাধারণ অ্যানিলড কপার, ক্লাস 1 সলিড বা ক্লাস 2 স্ট্র্যাংড IEC 60228 এর সাথে সামঞ্জস্যপূর্ণ।
অনুরোধের ভিত্তিতে নমনীয় ক্লাস 5 বা টিনযুক্ত কন্ডাক্টর সরবরাহ করা যেতে পারে।
আইসোলেশনঃ IEC 60502-1 অনুযায়ী ক্রস-লিঙ্কড পলিথিলিন (XLPE) যৌগ।
বাইরের গর্তঃ আইইসি ৬০৫০২-২ এর পিভিসি এসটি৮ (৯০°সি) ।
বাহ্যিক আবরণের রঙঃ গ্রাহকের অনুরোধ অনুযায়ী কালো বা অন্য রঙ।
বৈদ্যুতিক বৈশিষ্ট্য
প্রস্তাবিত নামমাত্র ভোল্টেজ U0
| সর্বোচ্চ সিস্টেম ভোল্টেজ ((Um) (kV) |
নামমাত্র ভোল্টেজ (U0) (kV) |
| ক্যাটাগরি A এবং B |
ক্যাটাগরি সি |
| 1,2 |
0,6 |
0,6 |
রুটিন পরীক্ষার ভোল্টেজ
| নামমাত্র ভোল্টেজ U0 (kV) |
0,6 |
| পরীক্ষার ভোল্টেজ (কেভি) |
3,5 |
বিভিন্ন ধরনের আইসোলেশন যৌগের জন্য সর্বাধিক কন্ডাক্টর তাপমাত্রা
| সর্বাধিক কন্ডাক্টর তাপমাত্রা (°C) |
| স্বাভাবিক অপারেশন |
শর্ট সার্কিট (৫ সেকেন্ড)
সর্বাধিক সময়কাল) |
| 90 |
250 |
অপারেটিং তাপমাত্রাঃ -15°C থেকে 90°C
পরীক্ষার ভোল্টেজঃ ৩.৫ কিলোভোল্ট ৫ মিনিট
ইনস্টলেশন রেফারেন্স
ন্যূনতম বন্ডিং ব্যাসার্ধ (মিমি): 8 x ক্যাবলের সামগ্রিক ব্যাসার্ধ
সর্বাধিক টান টান (N/mm2): 70
রেফারেন্স স্ট্যান্ডার্ড
ডিজাইনঃ আইইসি ৬০৫০২-১
কন্ডাক্টরঃ IEC60228, BS EN60228
অগ্নি প্রতিরোধ ক্ষমতাঃ আইইসি 60332-1, বিএস EN60332-1
