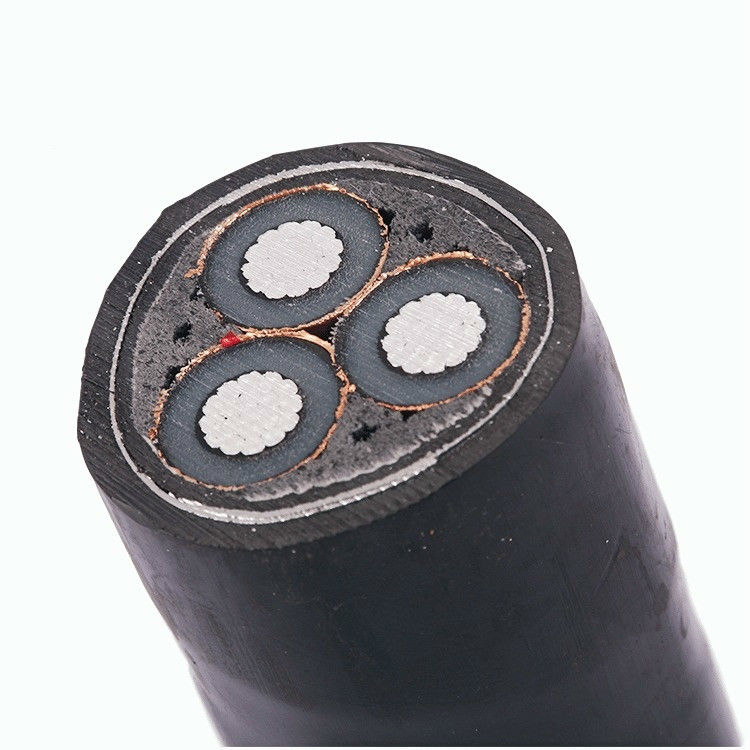

পিভিসি পাওয়ার কেবল মিডিয়াম ভোল্টেজ পাওয়ার কেবল
পিভিসি অন্তরক কেবল প্রয়োগ:
35 কেভি এবং এর নীচে পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।
বৈদ্যুতিক শক্তি, নির্মাণ, খনন, ধাতুবিদ্যা, পেট্রোকেমিক্যাল এবং অন্যান্য ক্ষেত্রে সাধারণত ব্যবহৃত হয়
সম্পূর্ণরূপে তেল-সংশ্লেষিত কাগজ-উত্তাপিত পাওয়ার কেবলগুলি প্রতিস্থাপন করুন এবং আংশিক প্রতিস্থাপন যোগাযোগ সম্পাদন করুন
পিভিসি ইনসুলেটেড পাওয়ার ক্যাবল
ক্রস লিঙ্কযুক্ত পলিথিন / পলিভিনাইল ক্লোরাইড অন্তরক তারের পণ্য সিরিজটি coversেকে দেয় এবং এর কার্যকারী তাপমাত্রা হয়
এটি অন্তরণ উপাদান অনুসারে পরিবর্তিত হয়, প্রধানত 70 ডিগ্রি এবং 90 ডিগ্রি তাপমাত্রা।
শক্ত কন্ডাক্টর পিভিসি / এক্সএলপিই ইনসুলেটেড ওয়্যার সহ কন্ডাক্টর টাইপ অনুযায়ী,
উল্লম্ব পিভিসি / এক্সএলপিই ইনসুলেটেড তারগুলি, পিভিসি / এক্সএলপিই বিভিন্ন রঙের অন্তরক তারগুলি।
এর আকৃতি অনুসারে এটিতে বিভিন্ন রঙের সমতল তারের, বৃত্তাকার তারগুলি ইত্যাদি অন্তর্ভুক্ত রয়েছে
একক-কোর তার, মাল্টি-কোর তার এবং অন্যান্য বিভিন্ন রঙ সহ তার মূল নম্বর অনুসারে কোড করা।
প্রযুক্তিগত পরামিতি:
| প্রস্থচ্ছেদ |
কন্ডাক্টর |
কন্ডাক্টর স্ক্রিন |
অন্তরণ |
অন্তরণ পর্দা |
ধাতব পর্দা |
অভ্যন্তরীণ শীট |
বর্ম |
স্ক্রিন স্তর নং |
বাইরের খাপ |
সামগ্রিক ব্যাস |
তামার তার |
অ্যালুমিনিয়াম কেবল |
| মিমি 2 |
মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
|
মিমি |
মিমি |
কেজি / কিমি |
কেজি / কিমি |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
২.০ |
0.8 |
ঘ |
ঘ |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
ঘ |
ঘ |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
ঘ |
ঘ |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
ঘ |
ঘ |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
ঘ |
ঘ |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
ঘ |
ঘ |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
ঘ |
ঘ |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
২.৫ |
0.8 |
ঘ |
৫ |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
ঘ |
৫ |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
ঘ |
৫ |
129 |
27045 |
17807 |
ফাংশন ব্যবহার করুন:
1. রেটেড ভোল্টেজ: ইউও / ইউ: 26/35 কেভি, 21/35 কেভি, 12/20 কেভি (24 কেভি), 8.7 / 10 কেভি, 8.7 / 15 কেভি, 6/6 কেভি, 6/10 কেভি।
2. কোর সংখ্যা: একক কোর, ট্রিপল কোর
৩. দীর্ঘমেয়াদী কাজের জন্য কন্ডাক্টরের সর্বাধিক অনুমোদিত অনুমোদিত কাজের তাপমাত্রা 90oC।একটি শর্ট সার্কিট অবস্থায় (দীর্ঘতম সময়কাল 5 সেকেন্ড অতিক্রম করে না)।কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা 250 এর বেশি হয় না।
৪. কন্ডাক্টরের ডিসি রেজিস্ট্যান্স জিবি / টি 3956-1997 এর প্রয়োজনীয়তা পূরণ করে।
৫. বিছনাকালে পরিবেষ্টনের তাপমাত্রা 0 এর চেয়ে কম হওয়া উচিত নয়।অন্যথায়, এটি preheated করা উচিত।
6. কেবল রাখার সময় কোনও অনুভূমিক ড্রপ সীমা নেই।সংবেদনশীল তিন-কোর তারের বাঁক ব্যাসার্ধটি কেবলের বাইরের ব্যাসের 12 গুণ কম হওয়া উচিত নয়।
7. কাজ ফ্রিকোয়েন্সি ভোল্টেজ পরীক্ষা:
ইউও সহ 3.6 কেভি বা তার থেকে কমের তারগুলির জন্য: পঞ্চার ছাড়াই 2.5Uo + 2kV / 5min।
3.6kv ~ 18kV এর ইউও সহ তারগুলির জন্য: পঞ্চার ছাড়াই 3.5Uo / 5min।
21 কেভি এবং 26 কেভি ইউও সহ কেবলগুলির জন্য: 2.5 ইউও / 30 মিনিট, কোনও পাঙ্কচার নয়।
8. আংশিক স্রাব পরীক্ষা: 1.73Uo এ তারের স্রাবের ক্ষমতা 10 পিসির বেশি হওয়া উচিত নয়।
